| АРМИРОВАННЫЙ ГИБКИЙ ШЛАНГ |  |
Номер публикации патента: 2172444 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16L011/08 | | Аналоги изобретения: | EP 0623776 A2, 09.11.1994. EP 0527512 A1, 17.02.1993. US 5477888 A, 26.12.1995. EP 0726416 A1, 14.08.1996. SU 1044880 A, 30.09.1983. RU 2066415 С1, 10.09.1996. |
| Имя заявителя: | ФИТТ С.П.А. (IT) | | Изобретатели: | МЕДЗАЛИРА Ринальдо (IT) | | Патентообладатели: | ФИТТ С.П.А. (IT) | | Номер конвенционной заявки: | VI97A000031 | | Страна приоритета: | IT | | Патентный поверенный: | Егорова Галина Борисовна |
Реферат | |

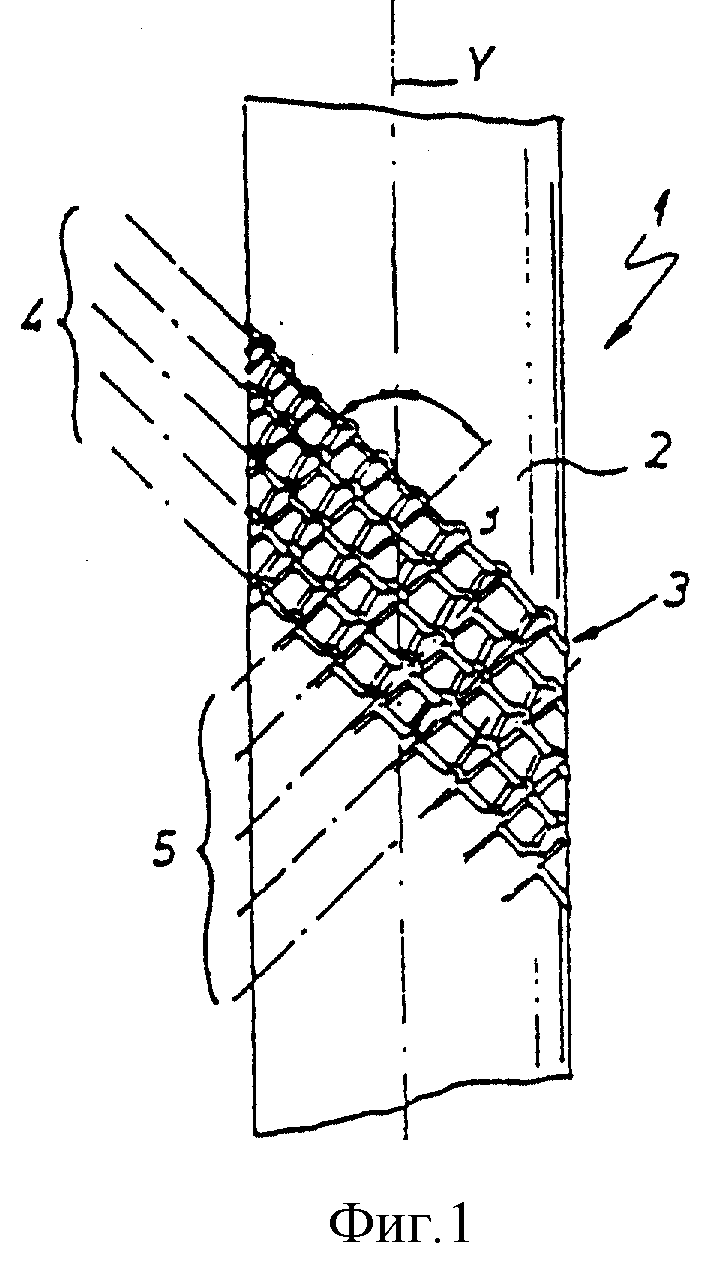

Изобретение относится к гибкому шлангу. Армированный гибкий шланг содержит, по меньшей мере, один внутренний трубчатый слой из пластика или резины, слой укрепляющей оплетки трикотажного типа с цепочным переплетением, содержащий ряды и столбики по существу параллельных петель с соответствующей плотностью петель на единицу длины (Nm, Nr) в продольном направлении, и наружный слой, который накладывают на слой укрепляющей оплетки для ее защиты. Слой укрепляющей оплетки создают в виде одинарного трубчатого слоя, ряды петель и столбики петель расположены по существу по спиральным линиям с соответствующими шагами (Рm, Рr) и под соответствующими взаимно противоположными углами (α,β) относительно продольной оси (Y). Продольный щаг (Рr) столбиков петель по существу пропорционален квадрату наружного диаметра (⊘o) внутреннего слоя, а плотность столбиков петель на единицу длины (Nr) по существу прямо пропорциональна наружному диаметру (⊘o) упомянутого внутреннего слоя. В результате достигается исключение кручения, вызываемое в трикотажном материале без снижения гибкости и устойчивости к разрыву шланга под действием давления. 7 з.п. ф-лы, 3 ил.
|
