RU 2226635 C1, 10.04.2004. RU 2171943 C1, 10.08.2001. CN 201706063 U, 12.01.2011. CA 2651488 A1, 29.07.2010. US 5385430 A, 31.01.1995. US 6220788 B1, 24.04.2001.
Имя заявителя:
Открытое акционерное общество "Специализированное управление подводно-технических работ 10" (RU)
Изобретатели:
Михалко Леонид Владимирович (RU) Тюфанов Владимир Иосифович (RU) Тихонов Олег Анатольевич (RU) Галеев Алмаз Азатович (RU)
Патентообладатели:
Открытое акционерное общество "Специализированное управление подводно-технических работ 10" (RU)
Реферат

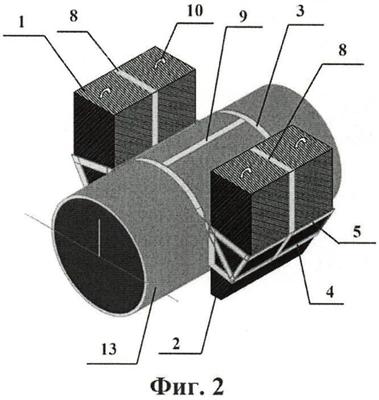

Изобретение относится к области строительства, а именно к устройствам для балластировки трубопроводов при ремонте обводненных, заболоченных и пойменных участков трубопроводов. Мягкий силовой пояс для крепления балластных грузов, имеющих форму прямоугольного параллелепипеда и опирающейся на него усеченной пирамиды, содержит две гибкие перемычки и прикрепленные к концам перемычек гибкие корзины. Каждая корзина выполнена из двух гибких колец, охватывающих усеченную пирамиду на различных ее высотах. Кольца соединены между собой дополнительными перемычками с возможностью их расположения по боковым ребрам пирамиды и центральной перемычкой с возможностью охвата гибких колец и прямоугольного параллелепипеда по плоскости симметрии балластных грузов. Гибкие перемычки прикреплены к корзинам по меньшим диагоналям трапеций, образованных гибкими кольцами, охватывающими усеченную пирамиду на различных ее высотах, и дополнительными перемычками. Гибкие перемычки могут быть соединены между собой лентой. Технический результат: установка утяжелителя в заданное проектное положение за один прием, возможность использования бетонных блоков без монтажных элементов в виде скоб, штырей, ниш, в том числе некондиционных бетонных блоков, уменьшение объема земляных работ. 1 з.п. ф-лы, 5 ил.
