SU 1770656 A1, 23.10.1992. RU 2090795 C1, 20.09.1997. SU 796609 A2, 15.01.1981. US 6976809 B1, 20.12.2005.
Имя заявителя:
Общество с ограниченной ответственностью "Газпром трансгаз Ухта" (RU)
Изобретатели:
Шарыгин Валерий Михайлович (RU) Яковлев Анатолий Яковлевич (RU) Аленников Сергей Геннадьевич (RU) Романцов Сергей Викторович (RU) Пономарев Александр Николаевич (RU) Смирнов Александр Валерьевич (RU) Данилов Юрий Аркадьевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Газпром трансгаз Ухта" (RU)
Реферат

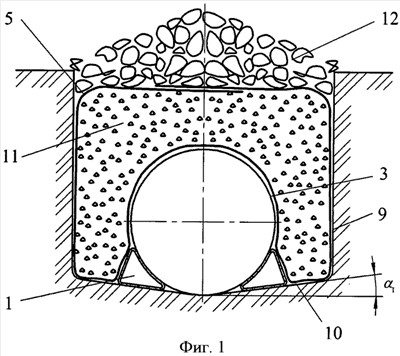

Изобретение относится к строительству магистральных трубопроводов в зимнее время на уклонах трассы, сложенных высокольдистыми вечномерзлыми грунтами. Способ заключается в раскопке траншеи, укладке на ее дно трубопровода с размещением по его сторонам двух дренажных каналов, состоящих из состыкованных между собой трубчатых элементов, и обратной засыпке траншеи грунтом. Участки поверхности дна траншеи выполняют под углом с понижением к вертикальной ее оси. Состыкованные трубчатые элементы подбивают в пространство между трубопроводом и дном траншеи, после чего перекрывают трубопровод, дно траншеи, боковые поверхности трубчатых элементов и траншеи гибкими водопроницаемыми коврами с последующей их засыпкой грунтом, перекрытием его свободными боковыми участками ковров и окончательной засыпкой траншеи. Каждый трубчатый элемент выполнен в виде изгибно-жесткой прямой призмы треугольного сечения, состоящей из трех панелей из высокопрочного стеклопластика. Прилегающая к трубопроводу панель выполнена в поперечных сечениях криволинейной по радиусу, равному радиусу наружной поверхности трубопровода. Панель, контактирующая с водопроницаемым ковром, выполнена плоской со сквозными отверстиями. Один концевой участок каждого трубчатого элемента выполнен в виде аналогичной призмы, размещенной без зазоров заподлицо по наружным поверхностям с пристыкованным к нему аналогичным трубчатым элементом. Технический результат: обеспечение устойчивого положения участка трубопровода и грунта в траншее на уклонах трассы. 2 н. и 1 з.п. ф-лы, 3 ил., 1 пр.
