СПОСОБ РАЗМЕЩЕНИЯ ТРУБОПРОВОДА ДЛЯ ОСУЩЕСТВЛЕНИЯ ВОЛОКОННО - ОПТИЧЕСКОЙ ТЕЛЕМЕТРИИ, ТРУБОПРОВОД ДЛЯ ОСУЩЕСТВЛЕНИЯ ВОЛОКОННО - ОПТИЧЕСКОЙ ТЕЛЕМЕТРИИ И УСТРОЙСТВО ДЛЯ ИСПОЛЬЗОВАНИЯ В ТРУБОПРОВОДЕ ДЛЯ ОСУЩЕСТВЛЕНИЯ ВОЛОКОННО - ОПТИЧЕСКОЙ ТЕЛЕМЕТРИИ
WO 03085312 А1, 16.10.2003. US 6722636 В2, 20.04.2004. WO 03044412 А1, 30.05.2003. RU 2241289 С2, 27.11.2004. JP 5106766 А, 27.04.1993.
Имя заявителя:
ШЛЮМБЕРГЕР ТЕКНОЛОДЖИ Б.В. (NL), БИ ПИ ЭКСПЛОРЕЙШН ОПЕРЕЙТИНГ КОМПАНИ ЛИМИТЕД (GB)
Изобретатели:
СТРОНГ Эндрю (GB)
Патентообладатели:
ШЛЮМБЕРГЕР ТЕКНОЛОДЖИ Б.В. (NL) БИ ПИ ЭКСПЛОРЕЙШН ОПЕРЕЙТИНГ КОМПАНИ ЛИМИТЕД (GB)
Приоритетные данные:
14.11.2006 GB 0622622.9
Реферат

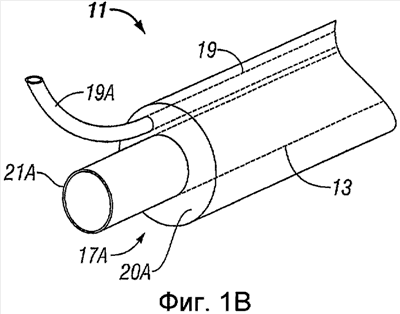

Группа изобретений относится к трубопроводному транспорту. Обеспечивают множество секций (11) трубы, каждая из которых имеет внутреннюю трубу (13), окруженную слоем (слоями) материала. Противоположные концы (17А) каждой секции трубы имеют участок, где окружающий слой (слои) удален или отсутствует. Трубчатый элемент (19) проходит продольно вдоль каждой секции трубы внутри окружающего слоя (слоев) и имеет свободные концы (19А), которые выступают из соответствующих концевых стенок (20А) окружающего слоя (слоев) за пределы соответствующих концов каждой секции трубы. Соседние секции трубы соединены вместе. Трубчатые элементы соседних секций трубы соединены вместе, чтобы образовать канал, который проходит вдоль трубопровода. Канал выполнен с возможностью размещения в нем одного или более волоконных световодов. По меньшей мере, один второй слой материала накладывается на область между соединенными секциями трубы. Окружающий слой и, по меньшей мере, один второй слой предусматривают изоляцию и/или защиту внутренних труб трубопровода. Технический результат: уменьшение количества соединительных устройств для световода, уменьшение потерь оптического сигнала. 3 н. и 26 з.п. ф-лы, 6 ил.
