SU 1756718 A1, 23.08.1992. SU 1798579 A1, 28.02.1993. SU 1070370 A1, 30.01.1984. SU 1146512 A1, 23.03.1985. RU 2308631 C1, 20.10.2007.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU) Козярук Анатолий Евтихьевич (RU) Николаев Александр Константинович (RU) Докукин Вадим Петрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный институт имени Г.В. Плеханова (технический университет)" (RU)
Реферат

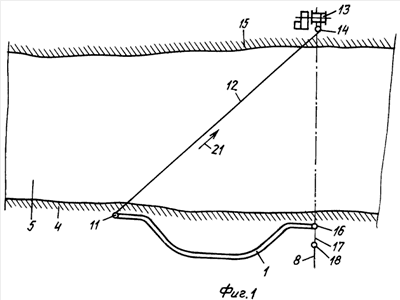

Изобретение относится к строительству трубопроводов. На углубленном участке дна средней части водоема по трассе трубопровода устанавливают утяжеленную плиту с приспособлением для фиксации подводного участка трубопровода. При монтаже трубопровода его размещают вдоль берега водоема и формируют профиль подводной части, соответствующий поперечному профилю водоема. Далее к свободному концу трубопровода прикрепляют стальной проволочный канат лебедки, установленной на противоположном берегу. С помощью этой лебедки сформированный участок трубопровода на плаву путем его разворота в горизонтальной плоскости вокруг другого фиксированного конца посредством отрезка гибкого элемента и стойки перемещают по поверхности водоема до соосной ориентации примыкаемых к наземным участкам магистрального трубопровода концов сформированного подводного участка трубопровода. Затем концы соединяют с наземными участками с помощью поворотных относительно продольной оси магистрального трубопровода патрубков. После этого внутренняя полость трубопровода заполняется водой, что обеспечивает разворот находящегося на плаву участка трубопровода вокруг упомянутых патрубков и размещение его средней части над утяжеленной плитой. После закрепления трубопровода на плите вода из его внутренней полости удаляется. Последующий ремонт подводного участка трубопровода производят путем его отсоединения от плиты и продувки сжатым воздухом, обеспечивающей всплытие трубопровода на поверхность водоема с поворотом подводной части трубопровода относительно патрубков. Технический результат: расширение арсенала технических средств, упрощение технологии ремонта подводного перехода трубопровода и сокращение продолжительности ремонтных работ. 3 ил.
