УСТАНОВКА ДЛЯ НЕРАЗЪЕМНОГО МУФТОВОГО СОЕДИНЕНИЯ МЕТАЛЛИЧЕСКИХ ТРУБ

Номер публикации патента: 2174635

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000106478/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16L001/024
Аналоги изобретения: СУХОРУКОВ А. Можно и без сварки... Ж. "Строительство трубопроводов", № 1, 1996, с.8-11. SU 1386041 A, 30.03.1988. RU 2073162 C1, 10.02.1997. FR 1581984 A, 19.09.1969. US 4277091 A, 07.07.1981.

Имя заявителя: Общество с ограниченной ответственностью "Инженерно-производственный центр"
Изобретатели: Айдуганов В.М.
Чахеев С.Л.
Старшов М.И.
Волкова Л.И.
Патентообладатели: Общество с ограниченной ответственностью "Инженерно-производственный центр"

Реферат

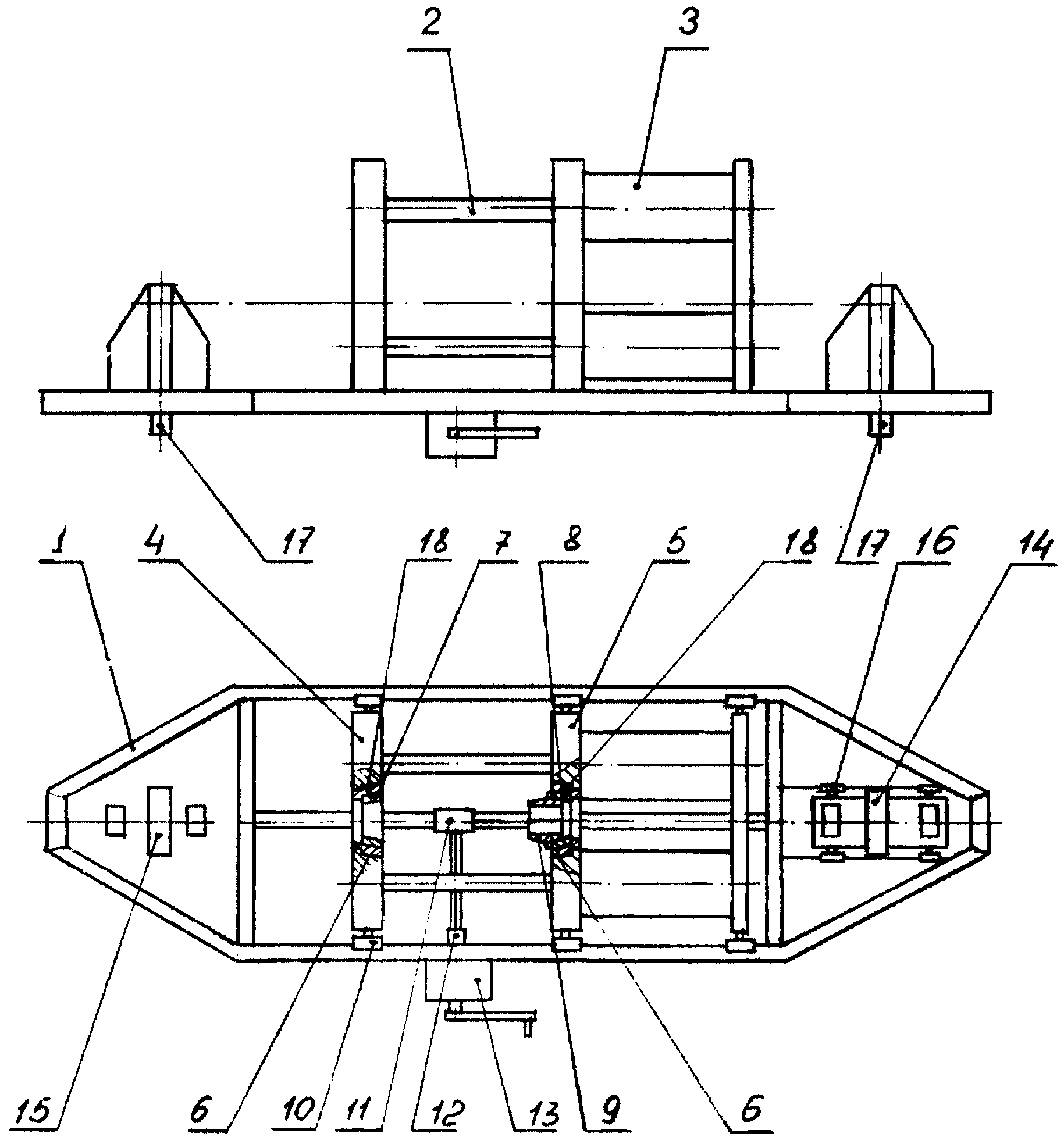

Изобретение относится к строительству и может быть использовано при прокладке магистральных нефтепроводов, нефтепродуктоводов, газопроводов, трубопроводов нефтяных и газовых промыслов, а также водоводов любого назначения. Установка для неразъемного муфтового соединения металлических труб включает раму, на которую установлен гидропресс, снабженный гидроцилиндрами, фильерной и упорной плитами, имеющими центральные посадочные отверстия, в которые установлены соответственно фильера и упор. Гидропресс установлен на подвижной каретке рамы, подвижная каретка соединена через систему зубчатых передач с выходным валом редуктора, закрепленного на раме и служащего для продольного перемещения гидропресса относительно рамы. На раме установлены передний и задний центраторы для центрирования концов соединяемых труб относительно фильеры и упора. В фильерной и упорной плитах центральные посадочные отверстия выполнены коническими, в которые посажены соответственно фильера и упор, выполненные с наружными коническими поверхностями. Передний центратор связан через систему передач с механизмом его продольного передвижения относительно рамы, а передний и задний центраторы снабжены устройствами для регулирования относительно центральных посадочных отверстий фильерной и упорной плит гидропресса. Кроме того, фильерная и упорная плиты снабжены переходными кольцами, имеющими наружные конические поверхности, соответствующие центральным посадочным отверстиям фильерной и упорной плит, и внутренние конические поверхности, соответствующие наружным коническим поверхностям фильеры и упора, а упор снабжен дополнительным упорным разъемным кольцом. 4 з. п.ф-лы, 1 ил.
