КОМБИНИРОВАННОЕ ПЛИТНОЕ БАЛЛАСТИРУЮЩЕЕ УСТРОЙСТВО

Номер публикации патента: 2171941

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000128994/06		Получить полное описание патента

Реферат

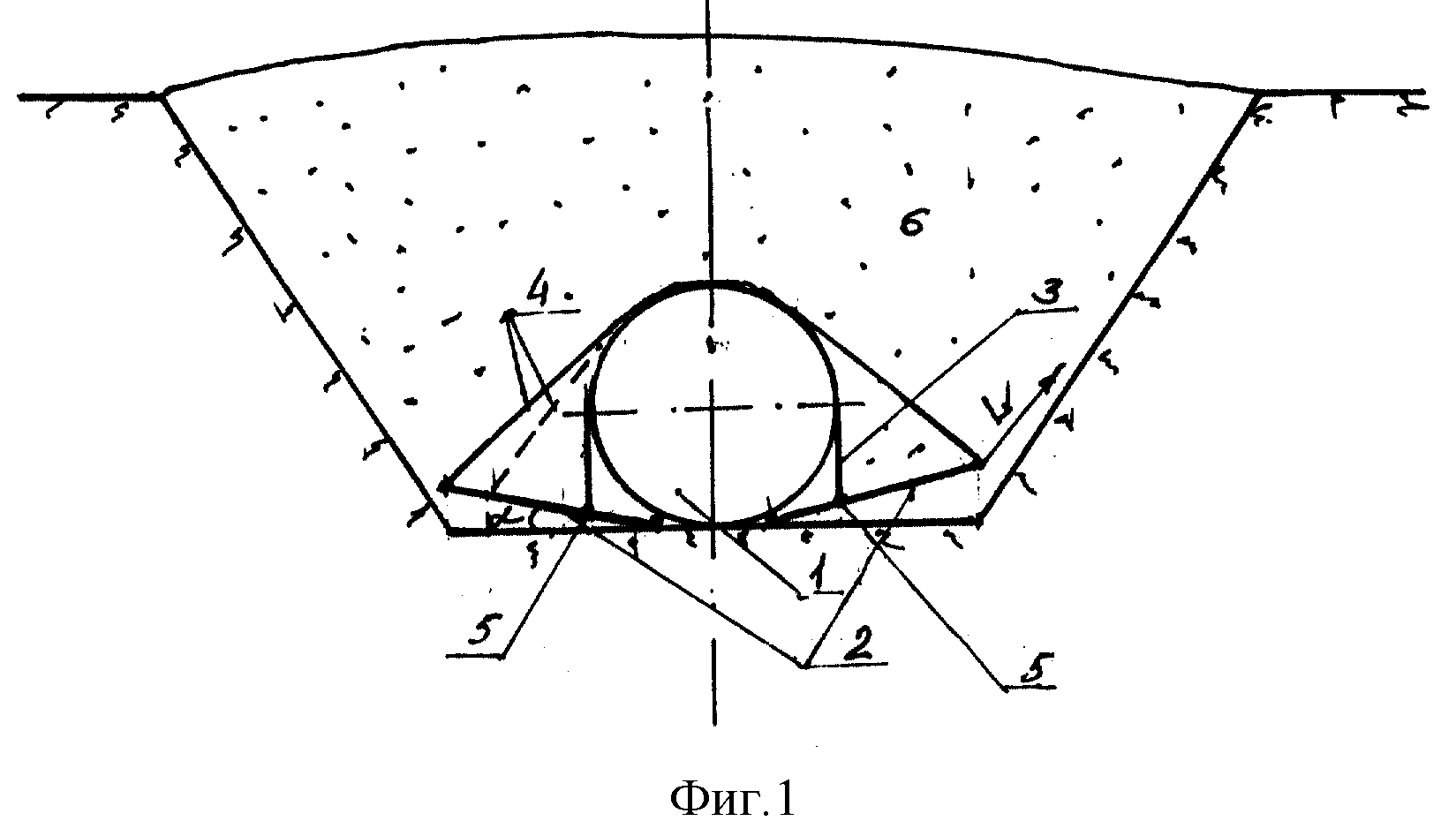

Изобретение относится к строительству и используется при сооружении трубопроводов различного назначения в условиях вечной мерзлоты, а также на переходах через болота, заболоченные и обводненные территории, где необходимо обеспечение устойчивости их положения в заполненных водой траншеях. Балластные грузы устройства выполнены в виде жестких прямоугольных рамок с закрепленными на них полотнищами из технической полимерной ткани, нетканого синтетического материала или иных материалов, препятствующих прохождению обводненного грунта через полотнище. При этом рамки устройства расположены наклонно под углом до 10° в сторону трубопровода, а гибкие связи выполнены в виде двух мягких силовых соединительных поясов и двух мягких шнуров, соединенных с удаленными от трубопровода сторонами рамок и обеспечивающих надежность и неизменность положения рамок при воздействии на трубы выталкивающей силы в заполненной водой траншее. При необходимости устройство может быть оснащено противоразмывными перегородками из технической ткани или нетканого синтетического материала. Обеспечивает надежную устойчивость положения трубопроводов в заполненных водой траншеях, требует минимального расхода материалов и более экономично по сравнению с применяемыми конструкциями. 2 з. п.ф-лы, 2 ил.
