| ПОТОЧНАЯ, АВТОНОМНАЯ, МОБИЛЬНАЯ ЛИНИЯ ДЛЯ МОНТАЖА ТРУБОПРОВОДОВ |  |
Номер публикации патента: 2164635 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16L001/024 | | Аналоги изобретения: | СУХОРУКОВ А. Можно и без сварки. - Строительство трубопроводов № 1, 1996, стр.8 - 11. SU 1820128 A1, 07.06.1993. SU 1372146 A1, 07.02.1988. SU 564483 A, 05.07.1977. SU 1149096 A, 07.04.1985. |
| Имя заявителя: | Общество с ограниченной ответственностью "Инженерно-производственный центр" | | Изобретатели: | Айдуганов В.М.
Чахеев С.Л.
Волкова Л.И.
Старшов М.И.
Айдуганова Н.М. | | Патентообладатели: | Общество с ограниченной ответственностью "Инженерно-производственный центр" |
Реферат | |

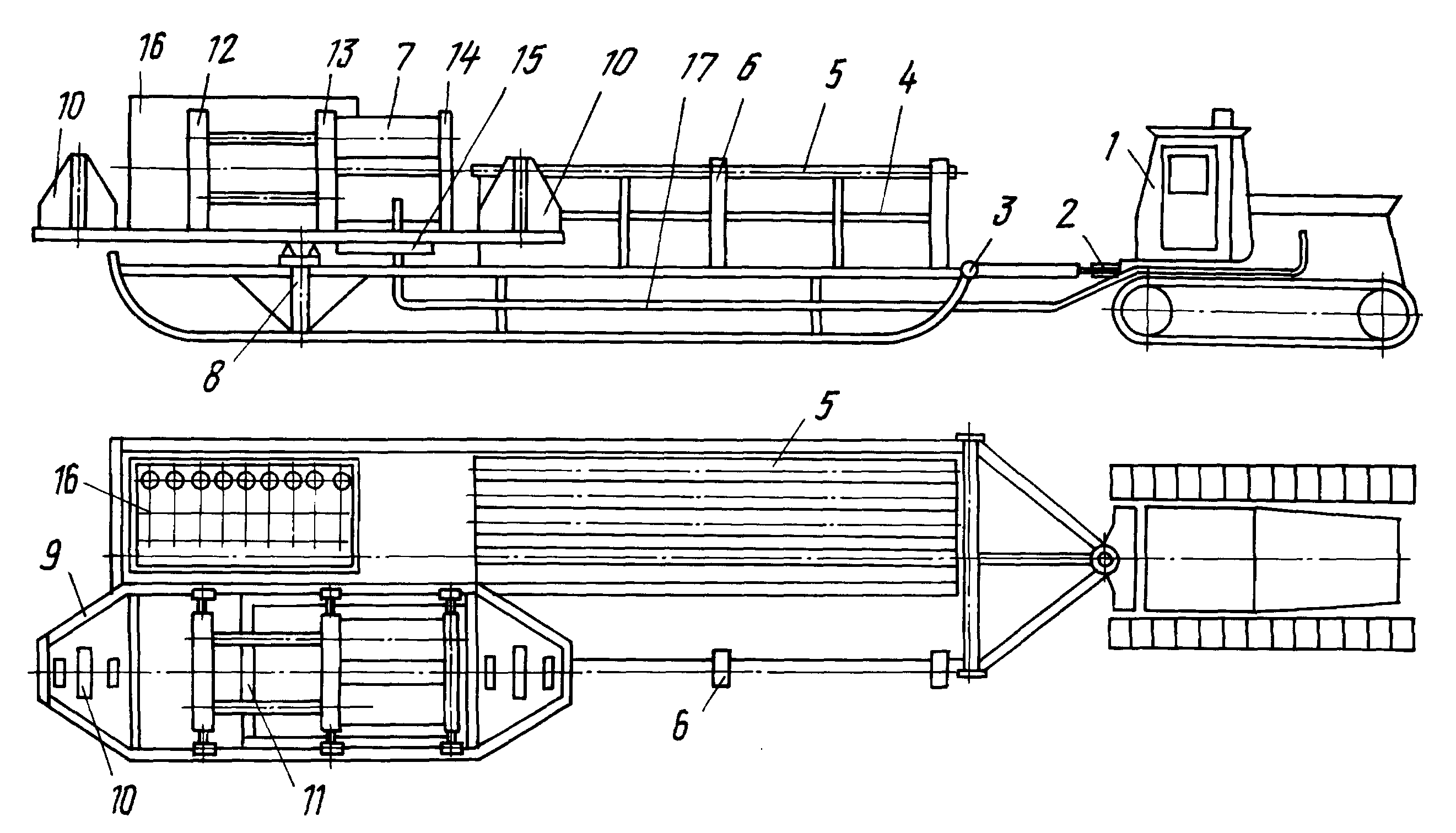

Изобретение относится к строительству и используется при сооружении трубопроводов. К трактору на шарнире прицеплены сани, оборудованные стеллажом для труб, корзиной для соединительных элементов и системой рольгангов для передвижения труб. На конце саней установлена рама на шарнирах, которые позволяют раме вращаться в горизонтальной и вертикальной плоскостях в процессе монтажа трубопровода. На концах рамы установлены центраторы для центрирования соединяемых труб, а на направляющих рамы - подвижная каретка, которая через систему передач соединена с механизмом передвижения. На каретке установлен гидропресс, гидроцилиндры которого соединены через систему гибких и жестких трубопроводов с гидросистемой трактора. Трубу со стеллажа укладывают на рольганг, подают в центраторы, размечают, устанавливают муфту. Вторую трубу стыкуют с первой, смещают муфту по разметке на конец второй трубы и обжимают муфту гидропрессом. Расширяет арсенал технических средств. 1 ил.
|
