RU 2391595 C1, 10.06.2010. RU 2304738 C2, 20.08.2007. RU 2370697 C1, 20.10.2009. RU 2338949 C1, 20.11.2008. US 3871689 A, 18.03.1975.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный университет" (RU)
Изобретатели:
Тарасов Юрий Дмитриевич (RU) Николаев Александр Константинович (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный горный университет" (RU)
Реферат

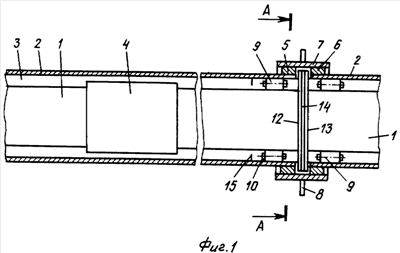

Изобретение относится к трубопроводному транспорту. Герметичная проходка трубопровода содержит трубопровод, состоящий из коаксиально установленных внутренней рабочей и внешней защитной труб, компенсаторы, расположенные продольно в составе внутренней трубы, и узлы герметизации. Узлы герметизации расположены на участках стыковки концов защитной и рабочей труб и выполнены в виде приваренных к наружной поверхности защитных труб на их примыкающих друг к другу концах колец с винтовой нарезкой на внешних поверхностях, на которые навинчена снабженная внутренней винтовой нарезкой втулка с радиально закрепленными на ее внешней поверхности штырями. В межтрубном пространстве по периметру рабочей трубы размещены опорные ролики с возможностью их взаимодействия поверхностями рабочей и защитной труб. Оси смежных роликов соединены между собой тягами. Фланцевые соединения рабочей трубы размещены в зоне стыковочных узлов защитной трубы и симметрично относительно них путем размещения наружных кромок фланцев между смежными кольцами. Опорные ролики размещены вблизи фланцевых соединений смежных рабочих труб. На внутренней поверхности защитных труб закреплены кольцевые ограничители осевого смещения опорных роликов. Технический результат: снижение затрат, связанных с монтажом и эксплуатацией трубопровода, повышение надежности его работы. 3 ил.
