Справочник по расчетам гидравлических и вентиляционных систем. - СПб.: АНО НПО «Мир и семья», 2002, с.413. RU 27666 U1, 29.10.2002. RU 2342577 C1, 27.12.2008. JP 4316764 A, 09.11.1992. CA 2494000 A1, 23.07.2005.
Имя заявителя:
Открытое акционерное общество "Государственный ракетный центр имени академика В.П. Макеева" (RU)
Изобретатели:
Алдакушев Юрий Степанович (RU) Буянов Сергей Николаевич (RU) Денисов Владимир Михайлович (RU) Шальнев Анатолий Прокофьевич (RU) Яцков Валерий Павлович (RU)
Патентообладатели:
Открытое акционерное общество "Государственный ракетный центр имени академика В.П. Макеева" (RU)
Реферат

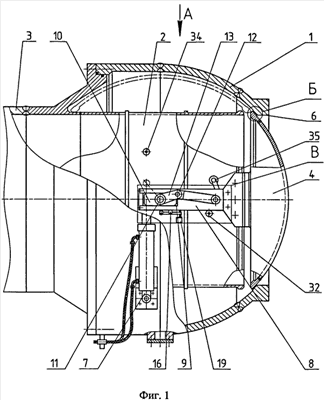

Изобретение может быть использовано в газовой и нефтяной промышленности для оснащения камер запуска и приема внутритрубных устройств магистральных трубопроводов. Затвор содержит корпус с горловиной, размещенный внутри него консольный патрубок, диаметр которого равен диаметру камеры, и поворотную крышку, шарнирно закрепленную на консольном патрубке с возможностью возвратно-поступательного перемещения вдоль оси затвора после разворота крышки до совпадения ее оси с осью горловины корпуса. Затвор имеет расположенный снаружи корпуса гидропривод, у которого в системе подачи рабочей жидкости к гидроцилиндрам предусмотрено устройство блокировки, исключающее несанкционированное открытие крышки при давлении в камере более 0.001 МПа, выполненное в виде напорного золотника с сервопоршнем, рабочая полость которого соединена с внутренней полостью затвора. Концевой затвор позволяет увеличить эксплуатационный ресурс уплотнительных элементов, исключить ручные операции при закрытии (открытии) затвора, уменьшить длину и металлоемкость камеры. 2 з.п. ф-лы, 5 ил.
