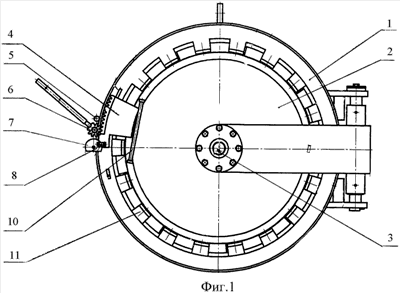

Изобретение относится к газонефтяной промышленности. В затворе камеры приема-запуска узел фиксации откидной крышки выполнен в виде закрепленного на крышке зубчатого сектора с двумя группами зубьев, съемной шестерни, закрепленных на корпусе двух осей для съемной шестерни и поворотного фиксатора в форме сегмента. Зубчатый сектор выполнен с выемкой, в которую при закрытом положении крышки упирается поворотный фиксатор. Зубчатый сектор и поворотный фиксатор при закрытом положении крышки соединены съемной планкой. Ось поворотного фиксатора соединена с шаровым краном предохранительного устройства корпуса. На секторных выступах крышки, входящих в байонетное зацепление с секторными выступами корпуса, выполнены предохранительные канавки. Крышка выполнена выпуклой, ручка крышки закреплена на теле крышки. Изобретение позволяет повысить безопасность использования камеры приема-запуска. 5 ил.
