RU 2264578 С1, 20.11.2005. RU 2147098 С1, 27.03.2000. ЕР 0400405 А2, 05.12.1990. US 3614605 А, 19.10.1971.
Имя заявителя:
Общество с ограниченной ответственностью "ГАЗПРОМЭНЕРГОДИАГНОСТИКА" (RU)
Изобретатели:
Аксютин Олег Евгеньевич (RU) Власов Сергей Викторович (RU) Демьянов Алексей Евгеньевич (RU) Егурцов Сергей Алексеевич (RU) Котельников Михаил Владимирович (RU) Мелкумян Самвел Эдуардович (RU) Пиксайкин Роман Владимирович (RU) Проскуряков Александр Михайлович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ГАЗПРОМЭНЕРГОДИАГНОСТИКА" (RU)
Реферат

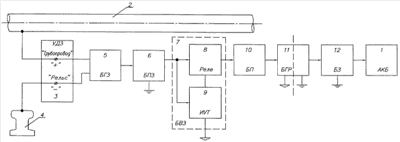

Изобретение относится к трубопроводному транспорту и может быть использовано для подзарядки аккумуляторной батареи (АКБ) в системе перехода магистрального трубопровода (МТ) через электрифицированную железную дорогу с устройством электродренажной защиты от воздействия блуждающих токов в цепи «трубопровод-рельс». Согласно изобретению аппаратура для подзарядки аккумуляторной батареи в системе перехода МТ через электрифицированную железную дорогу с устройством электрохимической защиты от воздействия блуждающих токов в цепи «МТ-рельс», содержащая блок первичной защиты от перенапряжений, включающий диод, дополнительно содержит блок грозозащиты и последовательно соединенные блок вторичной защиты от перенапряжений, блок преобразования, блок гальванической развязки и блок зарядки аккумуляторной батареи, при этом блок вторичной защиты выполнен в виде реле и источника управляющего тока, соединенного выходом с входом реле, причем катод диода блока первичной защиты от перенапряжений соединен с управляемым входом реле, а анод - с выходом блока грозозащиты, выход блока зарядки подключен к аккумуляторной батарее, а блок грозозащиты включен в цепь «МТ-рельс» устройства электрохимической защиты электрифицированной железной дороги. Техническим результатом является защита входной цепи от долговременного и импульсного высоковольтного напряжения, а также напряжения обратной полярности, возникающих в цепи «МТ-рельс». 5 з.п ф-лы, 1 ил.
