RU 2375626 C1, 10.12.2009. SU 943468 A1, 15.07.1982. RU 2109194 C1, 20.04.1998. US 4860993 A, 29.08.1989. GB 2054103 A, 11.02.1981. US 4249574 A, 10.02.1981.
Имя заявителя:
Общество с ограниченной ответственностью Научно-производственная фирма "МКТ-АСДМ" (RU)
Изобретатели:
Заславский Геннадий Александрович (RU) Ионайтис Ромуальд Ромуальдович (RU) Рязанов Вячеслав Алексеевич (RU) Шанаурин Анатолий Леонтьевич (RU) Чиняев Ильгиз Рашитович (RU)
Патентообладатели:
Общество с ограниченной ответственностью Научно-производственная фирма "МКТ-АСДМ" (RU)
Реферат

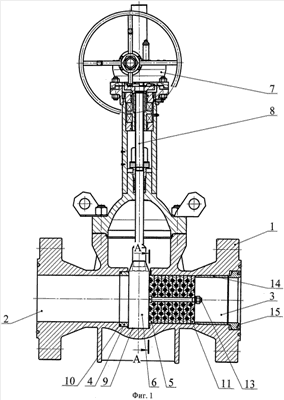

Запорно-регулирующая задвижка относится к области машиностроения, в частности к арматуростроению, а именно к запорно-регулирующей трубопроводной арматуре, и может быть использовано в нефтегазодобывающей и других областях промышленности. Запорно-регулирующая задвижка содержит управляемый шпинделем плоский шибер, взаимодействующий с обеих сторон с седлами, размещенными в подводящем и отводящем патрубках. Седло, размещенное в отводящем патрубке, состоит из набора дроссельных пластин, в котором каждая последующая по ходу проводимой среды пластина установлена к предыдущей зеркально. При этом пластины снабжены сквозными наклонными каналами с точкой пересечения осей последних на торцевой плоскости противоположной стороны пластины. Шибер имеет одну сплошную зону, нижний торец которого выполнен плоским. Изобретение направлено на создание конструкции запорно-регулирующей задвижки с минимизированными весогабаритными характеристиками и высоким удельным коэффициентом гидравлического сопротивления. 1 з.п. ф-лы, 3 ил.
