US 2004011412 A1, 22.01.2004. RU 2187029 C2, 10.08.2002. US 4624444 A, 25.11.1986. US 3187775 A, 08.06.1965. DE 2648540 A1, 03.05.1978. WO 9851951 A1, 19.11.1998. EP 0457132 A1, 21.11.1991.
Имя заявителя:
ФИШЕР КОНТРОЛЗ ИНТЕРНЭШНЭЛ ЛЛС (US)
Изобретатели:
УЭАРС Уильям Эверетт (US) МАККАРТИ Майкл Уайлди (US)
Патентообладатели:
ФИШЕР КОНТРОЛЗ ИНТЕРНЭШНЭЛ ЛЛС (US)
Приоритетные данные:
31.08.2006 US 11/469,047
Реферат

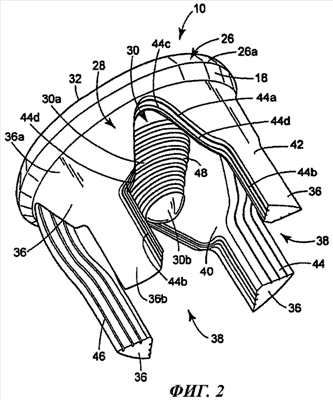

Группа изобретений относится к арматуростроению и предназначена для регулирования потока среды при взаимодействии затвора клапана с его седлом. Затвор (10) клапана содержит коронку (26), выполненную с возможностью входить в контакт с седлом клапана, юбку (28), отходящую от периметра коронки для направления затвора клапана через седло клапана, и выступ (30), отходящий от коронки (26) и расположенный, по существу, соосно с юбкой (28). На выступе (30) имеется поверхностный рельеф (48), усиливающий проходящий через клапан поток текучей среды при нахождении клапана в одном или более открытых положениях. Юбке (28) придана, по существу, цилиндрическая форма, и она имеет, по меньшей мере, внутреннюю поверхность и наружную поверхность. Затвор клапана выполнен с возможностью селективного перемещения между положением запирания и одним или более открытыми положениями с целью регулирования потока текучей среды через клапан. Имеется конструктивный вариант выполнения затвора клапана, а также имеется и сам клапан. Группа изобретений позволяет уменьшить жидкостное трение и торможение текучей среды клапана и, тем самым, максимизировать скорость текучей среды и пропускную способность клапана. 3 н. и 27 з.п. ф-лы, 5 ил.
