SU 991106 А, 23.01.1983. SU 528412 A1, 15.09.1976. SU 356381 A1, 23.10.1972. GB 1600480 A, 14.10.1981. US 2532019 A, 28.11.1950. US 4106525 A, 15.08.1978. DE 830142 С, 31.17.1952.
Имя заявителя:
Пивин Иван Федорович (RU)
Изобретатели:
Пивин Иван Федорович (RU)
Патентообладатели:
Пивин Иван Федорович (RU)
Реферат

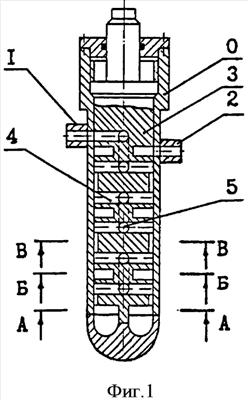

Изобретение относится к арматуростроению и предназначено для использования в качестве устройства регулирования потока жидкости и получения малых расходов при больших перепадах давления в оборудовании корабельной ядерной энергетической установки, работающей на жидкометаллическом теплоносителе в режиме переменных нагрузок. Дроссель содержит корпус с входным и выходным патрубками и установленный в корпусе многоканальный дроссельный элемент. Каналы выполнены взаимоперпендикулярно с точкой пересечения на оси дроссельного элемента и расположены в перпендикулярных этой оси параллельных плоскостях. Два выхода каждого пересечения соединены с соответствующими двумя входами последующего пересечения с помощью проточек. Проточки расположены на поверхности дроссельного элемента. В секторах между взаимоперпендикулярными каналами выполнены полости. Выходные сечения этих полостей с одной стороны выходят наружу в объем корпуса, с другой соединены между собой: попарно и в разных смежных плоскостях между взаимоперпендикулярными каналами, и сообщены с выходным патрубком. Выходные сечения, соединенные попарно и в разных смежных плоскостях между взаимоперпендикулярными каналами, сообщены с выходным патрубком. Изобретение позволяет получить широкий диапазон регулирования потока жидкости на единицу длины дроссельного элемента. 4 ил.
