Гуревич Д.Ф. Трубопроводная арматура. Справочное пособие. - Л.: Машиностроение, 1981, с.97-101. RU 2327920 C1, 27.06.2008. RU 2277196 C2, 27.05.2006. RU 2260733 C1, 20.09.2005. SU 1077581 A1, 28.02.1984. US 5180139 A, 19.01.1993. US 5400825 A, 28.03.1995. EP 0043188 A1, 06.01.1982. WO 8805880 A1, 11.08.1988.
Имя заявителя:
Андреев Александр Павлович (RU), Панчеха Юрий Степанович (RU), Панчеха Григорий Юрьевич (RU)
Изобретатели:
Андреев Александр Павлович (RU) Панчеха Юрий Степанович (RU) Панчеха Григорий Юрьевич (RU)
Патентообладатели:
Андреев Александр Павлович (RU) Панчеха Юрий Степанович (RU) Панчеха Григорий Юрьевич (RU)
Реферат

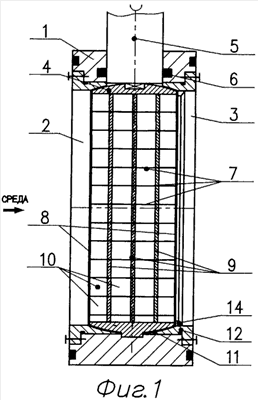

Изобретение относится к запорной и регулирующей арматуре, в частности к затворам, и предназначено для использования в системах гидравлики, пневматики, в различных отраслях промышленности, энергетике, военных устройствах, медицине. Затвор содержит корпус 1 с входным 2 и выходным 3 отверстиями, поворотный диск 4, связанный со штоком 5, и уплотнительные элементы 6 штока 5. Поворотный диск 4 выполнен в виде жесткой пространственной конструкции из параллельно расположенных перпендикулярно оси корпуса 1 с зазором и связанных элементами связи 7 двух наружных непроницаемых тонкостенных 8 и минимум одного внутреннего с частичной или полной перфорацией проницаемых тонкостенных дисков 9. Элементы связи 7 выполнены, например, в виде перегородок 10, расположенных между вышеуказанным тонкостенным дискам 8 и 9 так, что при полном открытии затвора образуют сквозные каналы для протока рабочей среды. Наружная поверхность тонкостенных дисков 8 и 9 выполнена сферической и обращена к сферической поверхности большего радиуса вставок 12, установленных соосно в корпусе 1 и с зазором с обеих сторон от поворотного диска. Изобретение направлено на расширение функциональных возможностей за счет обеспечения более широкого диапазона регулирования и плавности регулирования, на снижение уровня шума и эрозионного износа элементов затвора. 2 з.п. ф-лы, 7 ил.
