Отраслевой каталог «Арматура энергетическая для ТЭС и АЭС». НИИЭИНФОРМЭНЕРГОМАШ, 1981, с.164, Клапан запорно-дроссельный 890-100.200-Э. SU 945547 А1, 23.07.1982. SU 595568 A1, 28.02.1978. US 6886598 B2, 03.05.2005. US 4066100 А, 03.01.1978. US 3704726 А, 05.12.1972.
Имя заявителя:
Гаммер Александр Эдуардович (RU), Гаммер Александр Александрович (RU)
Изобретатели:
Гаммер Александр Эдуардович (RU) Гаммер Александр Александрович (RU)
Патентообладатели:
Гаммер Александр Эдуардович (RU) Гаммер Александр Александрович (RU)
Реферат

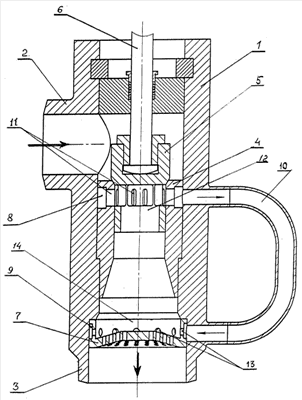

Изобретение относится к энергетической арматуре, в частности к регулирующим клапанам редукционно-охладительных устройств (РОУ), и предназначено для использования в системах дросселирования пара для технологических целей. Регулирующий клапан содержит корпус с входным и выходным патрубками и расположенные в корпусе затвор и дросселирующую решетку. Затвор выполнен в виде седла и тарелки, соединенной с помощью штока с приводным устройством. В корпусе клапана по периметру седла затвора и по периметру дросселирующей решетки выполнены кольцевые каналы. Эти каналы связаны между собой соединительным трубопроводом и сообщены радиальными отверстиями, соответственно, с полостью под тарелкой затвора и с полостью над дросселирующей решеткой. Изобретение направлено на обеспечение изменения проходного сечения дросселирующей решетки пропорционально изменению площади проходного сечения затвора. 1 ил.
