DE 4427846 А1, 15.02.1996. SU 1326815 А1, 30.07.1987. SU 1768818 А1, 06.10.1988. DE 10336916 А1, 03.03.2005. DE 1709747 U, 27.10.1955. ЕР 0354427 А2, 14.02.1990.
Имя заявителя:
ДАНФОСС А/С (DK)
Изобретатели:
МЕЛЬБЕК Енс Йерген (DK)
Патентообладатели:
ДАНФОСС А/С (DK)
Приоритетные данные:
30.01.2006 DE 102006004457.6 03.02.2006 DE 102006005411.3
Реферат

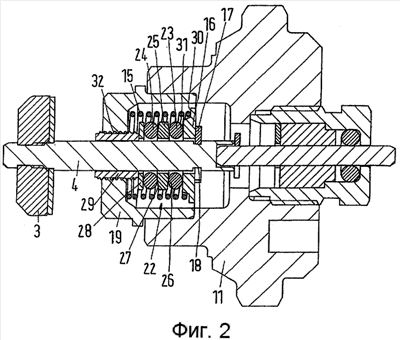

Изобретение относится к области арматуростроения, в частности к регулирующим клапанам, и предназначено для использования регулирующего клапана в первичном контуре теплообменника для регулирования потока в зависимости от температуры в другом месте, например во вторичном контуре. Клапан содержит седло клапана, запорный элемент и демпфер. Запорный элемент взаимодействует с седлом клапана и имеет возможность перемещаться в корпусе клапана на заранее заданное расстояние. Демпфер действует на запорный элемент, по меньшей мере, на части пути его перемещения. Демпфер (22) содержит, по меньшей мере, один элемент (23, 24) из эластомерного материала. Этот элемент (23, 24) имеет возможность сжиматься между первым упором (16), соединенным с запорным элементом, и вторым упором (28), соединенным с корпусом (11) клапана. Указанный элемент (23, 24), по меньшей мере, с одной стороны прилегает к поверхности (26, 27), которая в направлении, перпендикулярном пути перемещения запорного элемента, имеет заданный профиль, такой что указанная поверхность отклоняется от плоскости, перпендикулярной направлению перемещения запорного элемента. Изобретение направлено на обеспечение точности управления потоком жидкости даже при малых расходах. 13 з.п. ф-лы, 2 ил.
