DE 2641761 А1, 22.09.1977. SU 842319 А1, 30.06.1981. GB 2057637 A, 01.04.1981. US 4473210 A, 25.09.1984. US 4249574 А, 10.02.1981. US 3722854 A, 27.03.1973. US 6394134 B1, 28.05.2002. DE 2514879 A1, 14.10.1976.
Имя заявителя:
ФИШЕР КОНТРОЛЗ ИНТЕРНЕШНЕЛ ЛЛС (US)
Изобретатели:
БУШ Дональд Рэй (US) МАЙЧИЛ Рэймонд Уай (US)
Патентообладатели:
ФИШЕР КОНТРОЛЗ ИНТЕРНЕШНЕЛ ЛЛС (US)
Приоритетные данные:
26.03.2004 US 10/810,003
Реферат

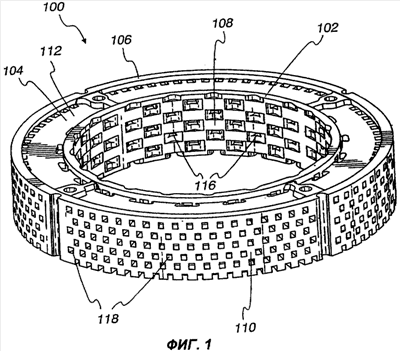

Группа изобретений относится к арматуростроению, в частности к устройствам для снижения давления текучей среды, и предназначена для использования в системах транспортировки газа и жидкости. Устройство для снижения давления текучей среды включает ряд цилиндров. Каждый из цилиндров имеет поверхность внутреннего диаметра, поверхность внешнего диаметра и множество отверстий, проходящих от поверхности внутреннего диаметра до поверхности внешнего диаметра. Цилиндры вставлены один в другой таким образом, что существенная часть поверхности внутреннего диаметра одного из ряда цилиндров находится в контакте с существенной частью поверхности внешнего диаметра другого цилиндра. Участки отверстий одного из цилиндров совмещены, по меньшей мере, с участками отверстий другого из цилиндров с образованием канала для текучей среды. Одно отверстие из второго множества отверстий цилиндра сообщается по текучей среде, по меньшей мере, с двумя отверстиями из первого множества отверстий цилиндра, или, по меньшей мере, два отверстия из второго множества отверстий цилиндра сообщаются по текучей среде с одним отверстием из первого множества отверстий цилиндра. Имеются варианты конструктивного выполнения устройства для снижения давления текучей среды. Группа изобретений направлена на повышение надежности снижения потенциальной энергии, давления, и/или шума при прохождении через канал текучей среды. 3 н. и 39 з.п. ф-лы, 6 ил.
