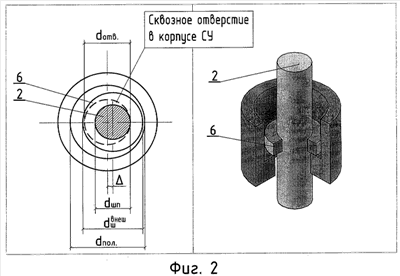

Изобретение относится к арматуростроению и предназначено для использования в качестве запорной арматуры на трубопроводах по перекачке агрессивных жидкостей и составов с повышенным содержанием механических примесей и склонностью к образованию отложений внутри вентилей и кранов. Вентиль трубопроводный состоит из корпуса, шпинделя с запорным элементом и маховиком, корпуса сальникового узла со сквозным отверстием и полостью для герметизирующего материала, прижимной втулки. Диаметр сквозного отверстия корпуса сальникового узла превышает диаметр шпинделя на величину, превосходящую величину эксцентриситета шпинделя в этой зоне в 2 раза. На шпинделе между сальниковым материалом и торцевой частью полости корпуса сальникового узла размещена герметизирующая шайба с внутренним диаметром, превышающим диаметр шпинделя на величину посадки с зазором. Внешний диаметр шайбы и диаметр полости корпуса сальникового узла рассчитываются по определенным зависимостям. Изобретение направлено на продление срока службы проходных запорных вентилей при неблагоприятных условиях эксплуатации. 2 ил.
