JP 7248065 А, 26.09.1995. SU 1574957 A1, 30.06.1990. SU 1756703 A1, 23.08.1992. US 6120006 A, 19.09.2000. EP 0672851 A2, 20.09.1995. JP 63195483 A, 12.08.1988. JP 103073 A, 01.02.1980. JP 11051242 A, 26.02.1999.
Имя заявителя:
ФИШЕР КОНТРОЛЗ ИНТЕРНЕШНЕЛ ЛЛС (US)
Изобретатели:
БУШ Дональд Рэй (US) ЛОВЕЛЛЬ Мишель К. (US) ЭБЕРХАРТ Ричард Б. (US)
Патентообладатели:
ФИШЕР КОНТРОЛЗ ИНТЕРНЕШНЕЛ ЛЛС (US)
Приоритетные данные:
18.03.2005 US 11/083,503
Реферат

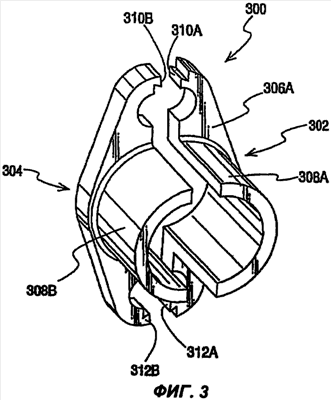

Группа изобретений относится к уплотнительной техники, в частности к разъемным крышкам сальника, и предназначена для поджима уплотнения сальника и предотвращения утечки рабочей среды в зону за штоком или валом клапанов. Крышка сальника состоит из первого и второго компонентов, содержащих соответственно первый и второй участки фланца, первый и второй участки изогнутой стенки, расположенные перпендикулярно указанным участкам фланца, определяя первую и вторую части цилиндрического элемента крышки. Первый и второй компоненты содержат стыкующиеся замковые конструкции, которые образуют, по меньшей мере, одно соединение типа "ласточкина хвоста" или S-образного соединения и конфигурация которых выбрана из условия обеспечения механического соединения первого и второго компонентов с формированием крышки сальника. Имеется конструктивный вариант выполнения крышки сальника, а также узел крышки сальника для клапана. Группа изобретений направлена на улучшение обслуживания сальникового уплотнения без отсоединения исполнительного механизма. 3 н. и 20 з.п. ф-лы, 10 ил.
