RU 67214 U1, 10.10.2007. RU 13826 U1, 27.05.2000. RU 2282772 С1, 27.08.2006. DE 1911522 А1, 24.09.1970. US 2713989 А, 26.07.1955. US 2003024581 А1, 06.02.2003.
Имя заявителя:
Клоян Омари Отариевич (RU), Коробков Илья Леонидович (RU), Коробков Михаил Леонидович (RU), Лобанов Алексей Александрович (RU)
Изобретатели:
Коробков Илья Леонидович (RU) Коробков Михаил Леонидович (RU)
Патентообладатели:
Клоян Омари Отариевич (RU) Коробков Илья Леонидович (RU) Коробков Михаил Леонидович (RU) Лобанов Алексей Александрович (RU)
Реферат

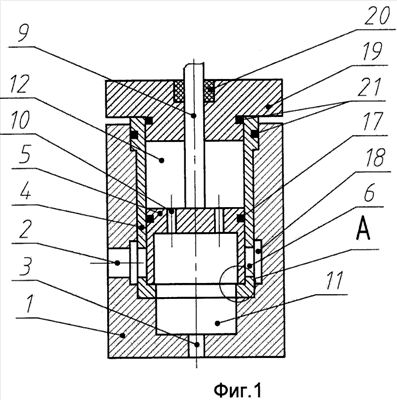

Изобретение относится к трубопроводной арматуре. Запорно-регулирующий клапан содержит корпус (1) с входным (2) и выходным (3) каналами, регулирующий элемент, включающий гильзу (4), в которой размещен поршень (5) с возможностью возвратно-поступательного перемещения и обеспечения затвора клапана. В гильзе (4) выполнено по меньшей мере два профилированных отверстия (6), симметрично расположенных по ее периметру. Корпус (1) содержит кольцевую полость (18), охватывающую зону указанных отверстий и соединенную с входным каналом (2), а в поршне (5) расположены разгрузочные каналы (10). Затвор образован ступенчатой торцовой поверхностью (13) поршня (5) и конусным участком внутренней поверхности (8) гильзы (4). В закрытом положении клапана нижняя кромка (14) наружной цилиндрической поверхности (15) поршня (5) перекрывает профилированные отверстия (6) на расстояние L=(0,01-0,5)×D, где D - наружный диаметр поршня. Изобретение направлено на повышение эксплуатационных характеристик клапана за счет обеспечения плавного изменения гидравлического сопротивления и точного регулирования расхода транспортируемой среды в широком диапазоне подач, в том числе близким к нулю, а также повышении ремонтопригодности и надежности за счет исключения заклинивания и несимметричного износа деталей клапана при обеспечении равномерного симметричного распределения давления в регулирующем элементе. 2 ил.
