SU 953332 A1, 23.08.1982. SU 1071854 A1, 07.02.1984. RU 2145021 C1, 27.01.2000. US 3821968 A, 02.07.1974. DE 19747919 A1, 07.05.1998. DE 392881 С, 27.03.1924. DE 2361918 A1, 26.06.1975.
Имя заявителя:
Ефремов Евгений Юрьевич (UA)
Изобретатели:
Ефремов Евгений Юрьевич (UA)
Патентообладатели:
Ефремов Евгений Юрьевич (UA)
Приоритетные данные:
09.08.2007 UA a200709152
Реферат

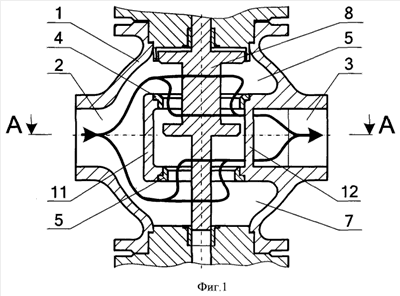

Изобретение относится к трубопроводной арматуре, в частности к двухседельным клапанам, и предназначено для использования в отраслях промышленности для регулирования параметров технологических процессов, связанных с жидкими и газоподобными средами. Предложен способ разгрузки затвора двухседельного клапана, в котором поток рабочей среды в межседельной камере разделяется на две части. Поток рабочей среды после входного патрубка перегородкой разделяется на две части. Эти части потока направляются в противоположные стороны в надседельные камеры. Из надседельных камер потоки рабочей среды поступают в межседельную камеру. Эта камера разделена на две межседельные камеры другой перегородкой. Далее каждый из этих потоков разделяется на два потока. Эти потоки направлены в противоположные направления и действуют на затвор в противоположных направлениях. Эти потоки огибают перегородку с боков и поступают в выходной патрубок. Изобретение направлено на повышение надежности регулирования потока рабочей среды, на устранение одностороннего износа опор затвора клапана, на устранение заклинивания затвора клапана при его работе, на снижение гидравлического сопротивления клапана, уменьшение деформации затвора клапана при гидроударах и резких перепадах давления рабочей среды, на увеличение срока службы клапана. 2 ил.
