SU 363832 А, 08.11.1973. RU 2170871 С1, 20.07.2001. RU 2307278 С1, 27.09.2007. ЕР 0851163 А2, 01.07.1998.
Имя заявителя:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Тульский государственный университет" (RU), Открытое акционерное общество "Мичуринский завод "Прогресс" (RU)
Изобретатели:
Сидоров Пётр Григорьевич (RU) Распопов Владимир Яковлевич (RU) Дмитриев Андрей Владимирович (RU) Пашин Александр Александрович (RU) Терёшкин Михаил Владимирович (RU) Ведешкин Юрий Владимирович (RU) Плясов Алексей Валентинович (RU)
Патентообладатели:
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Тульский государственный университет" (RU) Открытое акционерное общество "Мичуринский завод "Прогресс" (RU)
Реферат

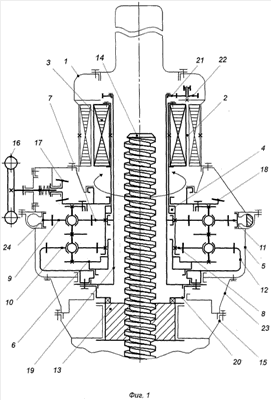

Изобретение относится к областям машиностроения и может быть использовано в структуре любых отраслевых машин, в частности в запорной арматуре трубопроводных транспортных систем. Планетарный редуктор электропривода выполнен двухступенчатым, многосателлитным и включает входной вал (4), опорное центральное колесо (11), двухопорное водило (6), сателлиты в количестве, соответствующем нечетному числу сателлитов в каждой ступени, установленных попарно в водиле, и двухопорный выходной вал (19) с закрепленным на нем выходным центральным колесом (12). Оси вращения ротора (7) электродвигателя, входного вала (4), водила (6) и выходного вала (19) расположены коаксиально друг относительно друга и совпадают с осью передвижения шпинделя запорного органа. Статор охватывает ротор и закреплен на фланце корпуса (1). Входной вал, водило и выходной вал редуктора выполнены пустотелыми. Суммы чисел зубьев центральных колес в обеих планетарных ступенях равны между собой и назначаются из диапазона 200400. Числа зубьев центральных колес второй ступени выбираются из параметрических рядов. Изобретение позволяет повысить надежность и экономичность работы, технологичность изготовления и монтажа, снизить габариты и материалоемкость за счет коаксиальной установки электропривода на запорной арматуре. 11 з.п. ф-лы, 2 ил.
