RU 2343328 C2, 10.01.2009. RU 15044 U1, 10.09.2000. RU 2282090 C1, 20.08.2006. SU 781476 A1, 23.11.1980. SU 1687989 A1, 30.10.1991. US 2695154 A, 23.11.1954. DE 1923201 U, 09.09.1965.
Имя заявителя:
Шутиков Владимир Антонович (RU)
Изобретатели:
Шутиков Владимир Антонович (RU)
Патентообладатели:
Шутиков Владимир Антонович (RU)
Реферат

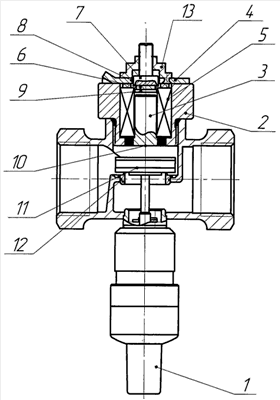

Группа изобретений относится к арматуростроению, в частности к электромагнитным клапанам с импульсным управлением, и предназначена для использования в системах автоматики безопасности теплоэнергетических установок, технологических трубопроводных систем для управления потоком природного газа. Электромагнитный клапан содержит механизм ручного управления для установки клапана в открытое состояние, электромагнит, в состав которого входят внешний и центральный магнитопроводы, катушка электромагнита и верхний фланец, шайба из магнитного материала, установленная в магнитопроводе симметрично оси катушки. В состав клапана введен шток из ферромагнитного материала. В верхнем фланце по оси симметрии катушки выполнено отверстие, равное диаметру штока. Шайба из магнитного материала установлена на штоке со стороны, обращенной к центральному магнитопроводу. Шток с шайбой из магнитного материала выполнен с возможностью перемещения по оси отверстия в верхнем фланце относительно центрального магнитопровода. Имеется вариант выполнения электромагнитного клапана, в котором на магнитную шайбу со стороны центрального магнитопровода установлена шайба из ферромагнитного материала. Группа изобретений направлена на достижение повторяемости характеристик клапанов и на снижение мощности управляющего импульса. 2 н.п. ф-лы, 1 ил.
