SU 1798577 A1, 28.02.1993. SU 1000654 A, 28.02.1983. RU 2092738 C1, 10.10.1997. RU 69188 U1, 10.12.2007. US 4056255 A, 01.11.1977. EP 0126385 A2, 28.11.1984.
Имя заявителя:
Петров Сергей Юрьевич (RU)
Изобретатели:
Петров Сергей Юрьевич (RU)
Патентообладатели:
Петров Сергей Юрьевич (RU)
Реферат

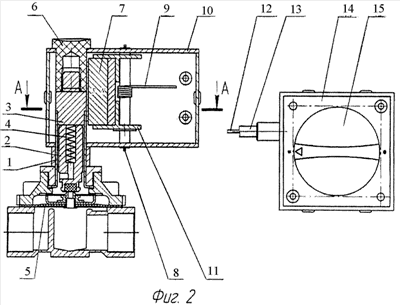

Изобретение относится к области пневмогидротехники, в частности к конструкции бессальниковых запорных клапанов с механическим дистанционным управлением, и предназначено для осуществления перекрытия горячего и холодного водоснабжения в жилых и производственных помещениях. Бессальниковый клапан с механическим дистанционным управлением состоит из корпуса запорного устройства и магнитного устройства управления. Магнитное устройство управления включает в себя постоянный магнит и выполненные из немагнитного материала корпус, ось, пружину, каретку. Каретка приводится в движение тросом. Трос соединен с пультом дистанционного управления и перемещается в антифрикционной оболочке путем поворота ручки управления клапаном при воздействии незначительной физической силы человека. Постоянный магнит закреплен на каретке и расположен по отношению к стопору неподвижного сердечника максимально намагничивая его так, что при его перемещении изменяется влияние магнитного поля на стопор неподвижного сердечника. В результате чего изменяются силы взаимодействия между постоянным магнитом и стопором. Изобретение направлено на повышение надежности и безопасности трубопроводных систем, а также на обеспечение управления их без использования электричества. 5 ил.
