SU 476402 А, 06.11.1975. SU 493584 А, 23.02.1976. RU 2173420 C1, 10.09.2001. RU 2122668 C1, 27.11.1998. RU 2196928 С1, 20.01.2003. US 4754949 А, 05.07.1988. FR 2314422 А1, 07.01.1977.
Имя заявителя:
Волков Глеб Юрьевич (RU)
Изобретатели:
Волков Глеб Юрьевич (RU)
Патентообладатели:
Волков Глеб Юрьевич (RU)
Реферат

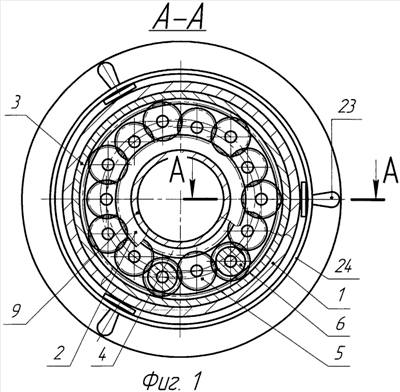

Изобретение относится к машиностроению и предназначено для привода трубопроводной запорно-регулирующей арматуры. Приводное устройство выполнено в виде планетарного редуктора и содержит корпус, три центральных зубчатых колеса, сателлиты. Ведущее колесо имеет наружные зубья. Ведомое колесо имеет внутренние зубья. Третье колесо с наружными зубьями является опорным. Третье колесо закреплено на корпусе редуктора с возможностью вращения. Сателлиты взаимодействуют с тремя центральными колесами. Двухпозиционное блокирующее устройство обеспечивает или стопорение опорного колеса относительно стойки, или стопорение всех колес редуктора друг относительно друга. Сателлиты расположены в два слоя в шахматном порядке. Сателлиты внутреннего слоя взаимодействуют с опорным колесом, а сателлиты внешнего слоя - с ведомым колесом и сателлитами внутреннего слоя. Ведущее колесо взаимодействует с сателлитами внешнего слоя. Корпус редуктора выполнен в виде стакана с отверстием в дне для полого вала ведущего колеса и снабжен крепежным фланцем. Фланец присоединен к корпусу управляемого объекта. Ведомое колесо снабжено выходным фланцем, на который опирается ведущее колесо. Фланец предназначен для сцепления с подвижным звеном управляемого объекта. Вал ведущего колеса проходит в отверстии опорного колеса. Изобретение направлено на уменьшение габаритов и металлоемкости привода, облегчение труда оператора и увеличение производительности его труда. 8 з.п. ф-лы, 4 ил.
