RU 2307279 С2, 27.09.2007. SU 1180627 А, 23.09.1985. RU 2313716 С2, 27.12.2007. RU 2342584 С2, 27.12.2008. RU 2329427 С1, 20.07.2008. US 2005006611 A1, 13.01.2005. ЕР 0942214 A1, 15.09.1999.
Имя заявителя:
Сафаров Рауф Рахимович (RU)
Изобретатели:
Сафаров Рауф Рахимович (RU) Сафаров Ян Рауфович (RU)
Патентообладатели:
Сафаров Рауф Рахимович (RU)
Реферат

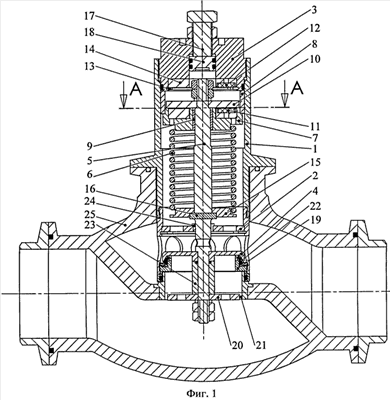

Группа изобретений относится к запорной арматуре и предназначена для использования в устройствах измерения дебита нефтяных скважин. Клапан содержит корпус, запорный орган со штоком, пружину, седло, шайбу из магнитного материала на штоке, постоянные магниты, два магнитопровода по обеим сторонам шайбы, дроссель в виде дросселирующего диска в проходном канале седла, манжету из эластомера, распорную втулку из немагнитного материала между магнитопроводами. Дроссель жестко связан с запорным органом. Манжета закреплена на седле. Один из магниптопроводов выполнен в виде резьбовой втулки и резьбовой пробки в ней. Втулка с пробкой выполнены как единый монолитный верхний магнитопровод с регулировочным болтом и уплотнительной промежуточной вставкой. В расточке верхнего магнитопровода над шайбой установлены верхние дисковые постоянные магниты. Нижние дисковые постоянные магниты установлены в выточке нижнего магнитопровода под шайбой. Постоянные магниты обращены разноименными полюсами к полюсам нижнего и верхнего магнитопровода и расположены по окружностям со смещением относительно друг друга. В нижнем магнитопроводе установлена подшипниковая втулка из антифрикционного материала. В корпусе установлен демпфер из упругого полимера. Запорный орган, дросселирующий диск и дистанционная втулка выполнены из упругого антифрикционного полимера с низкой адгезией к парафину. Варианты выполнения клапана включают различные компоновки постоянных магнитов в выточках магнитопроводов. Группа изобретений направлена на создание долговечного и надежного в работе клапана. 3 н.п. ф-лы, 5 ил.
