SU 1798577 A1, 28.02.1993. SU 1000654 A, 05.03.1983. RU 2092738 C1, 10.10.1997. RU 69188 U1, 10.12.2007. US 4056255 A, 01.11.1977. EP 0126385 A2, 28.11.1984.
Имя заявителя:
Петров Сергей Юрьевич (RU)
Изобретатели:
Петров Сергей Юрьевич (RU)
Патентообладатели:
Петров Сергей Юрьевич (RU)
Реферат

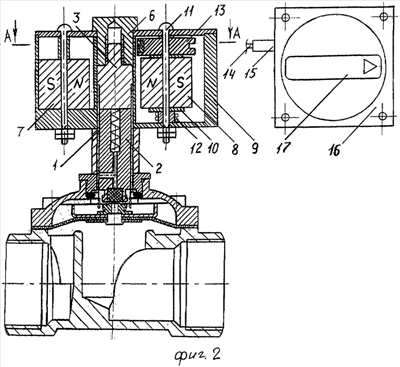

Изобретение относится к области пневмогидротехники, в частности к конструкции бессальниковых запорных клапанов, с механическим дистанционным управлением и предназначено для осуществления перекрытия горячего и холодного водоснабжения в жилых и производственных помещениях. Бессальниковый клапан с механическим дистанционным управлением состоит из корпуса запорного устройства и магнитного устройства управления. Магнитное устройство управления включает в себя два постоянных магнита и выполненные из немагнитного материала корпус, каретку, ось, пружину, поворотный привод. Поворотный привод приводится в движение тросом. Трос перемещается в антифрикционной оболочке при помощи незначительной физической силы с пульта дистанционного управления. Один постоянный магнит закреплен неподвижно на корпусе. Другой постоянный магнит закреплен на каретке и определенным образом расположен к стопору неподвижного сердечника клапана. Каретка поворачивается на оси. При вращении каретки магнит изменяет намагниченность стопора от минимальной величины до максимальной без увеличения сил трения в паре скольжения подвижного и неподвижного сердечников. Изобретение направлено на повышение надежности и безопасности трубопроводных систем. 5 ил.
