US 2792194 А, 14.05.1957. RU 2329424 C1, 20.07.2008. US 2279243 A, 07.04.1942. US 4948091 A, 14.08.1990. US 2004237895 A1, 02.12.2004. EP 0557294 A1, 01.09.1993.
Имя заявителя:
Закрытое акционерное общество "Гидрогаз" (RU)
Изобретатели:
Марков Дмитрий Валентинович (RU) Перетятько Владимир Иванович (RU) Ковалев Михаил Юрьевич (RU) Сурмач Роман Владимирович (RU)
Патентообладатели:
Закрытое акционерное общество "Гидрогаз" (RU)
Реферат

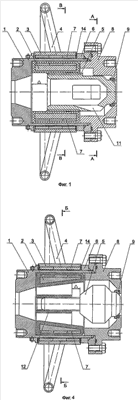

Группа изобретений относится к общему машиностроению, а именно к регулирующей трубопроводной арматуре, и предназначена для управления расходом агрессивной, пожаровзрывоопасной, ядовитой жидкой или газообразной среды. Регулирующий клапан содержит корпус, запорный орган, коаксиально расположенный к последнему (корпусу), зафиксированный от проворота и установленный с возможностью осевого перемещения, ведущую и ведомую магнитную полумуфты, привод, седло. В первом варианте запорный орган выполнен в виде полого цилиндра со ступенчатой наружной поверхностью и окнами со стороны седла для прохождения рабочей среды. Во втором варианте запорный орган имеет форму вала со ступенчатой наружной поверхностью. Запорный орган и в том, и в другом вариантах соединен непосредственно с ведомой полумуфтой. Ведомая полумуфта имеет, как и ведущая полумуфта, максимальное четное количество постоянных магнитов. С торца ведущей полумуфты установлен магнитный упор. Группа изобретений проста конструктивно и технологична в изготовлении, имеет малые габариты, точно фиксирует положение ведущей магнитной полумуфты, надежна в работе и обеспечивает высокую степень герметичности. 2 н.п. ф-лы, 5 ил.
