RU 2307279 C2, 27.09.2007. SU 1180627 A, 23.09.1985. RU 2313716 C2, 27.12.2007. RU 2342584 C2, 27.12.2008. RU 2329427 C1, 20.07.2008. US 2005006611 A1, 13.01.2005. EP 0942214 A1, 15.09.1999.
Имя заявителя:
Сафаров Рауф Рахимович (RU)
Изобретатели:
Сафаров Рауф Рахимович (RU) Сафаров Ян Рауфович (RU)
Патентообладатели:
Сафаров Рауф Рахимович (RU)
Реферат

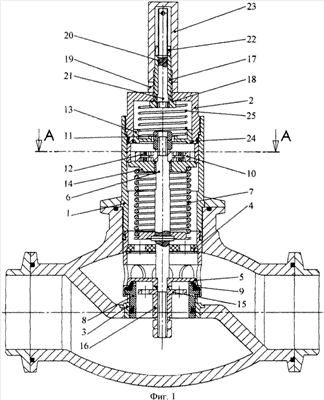

Изобретение относится к запорной арматуре и предназначено для использования в устройствах измерения дебита нефтяных скважин для перепуска рабочей среды из сосуда в сосуд. Клапан магниторегулируемый содержит металлический корпус с резьбовой крышкой, основанием и перегородкой, подпружиненный запорный орган со штоком, седло в виде патрубка с уплотнительной манжетой на торце, шайбу из магнитного материала на штоке, постоянные магниты, два магнитопровода верхний и нижний, дросселирующий диск. Последний установлен в проходном сечении патрубка седла и жестко соединен с запорным органом. В крышке корпуса закреплен полый болт с торцевым уплотнением и зафиксирован контргайкой. В полости болта размещена резьбовая шпилька с уплотнительными кольцами и с возможностью осевого перемещения для фиксации со штоком запорного органа. Постоянные магниты выполнены в виде дисков. Магниты установлены в закрепленной на штоке шайбе в кольцевых расточках на верхней и нижней ее поверхностях вплотную друг к другу по окружностям кольцевых расточек. Верхний магнитопровод установлен с возможностью осевого перемещения в крышке корпуса и зафиксирован стопорным кольцом и снабжен пружиной. Нижняя плоскость верхнего магнитопровода имеет кольцевую расточку. Изобретение направлено на создание долговечного и надежного в работе клапана, с широким диапазоном регулирования перепада давления рабочей среды на нем. 3 ил.
