SU 438826 A1, 05.08.1974. RU 2240460 C1, 20.11.2004. SU 785579 A1, 07.12.1980. DE 4422055 C1, 07.12.1995. US 4532961 A, 06.08.1985. DE 1963449 A, 24.06.1971. US 4384592 A, 24.05.1983.
Имя заявителя:
Открытое акционерное общество "НПО "Промавтоматика" (RU)
Изобретатели:
Коблев Александр Нухович (RU)
Патентообладатели:
Открытое акционерное общество "НПО "Промавтоматика" (RU)
Реферат

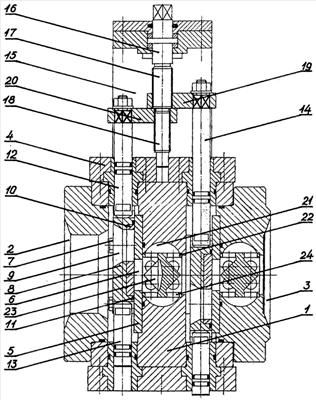

Изобретение относится к трубопроводной арматуре. Устройство содержит корпус 1 с соосными проходными - входным 2 и выходным 3 - отверстиями и привод 4. Внутри корпуса расположено седло 5 с отверстием 6. В седле между направляющими 7 установлены первый плоский шибер 8 с отверстием 9, вкладыш 10 и уплотнительный элемент 11, герметизирующий уплотнительные поверхности вкладыша и седла на всем диапазоне регулирования. Первый плоский шибер соединен со штоком 12, расположенным со стороны привода. Со стороны, противоположной штоку, первый плоский шибер соединен с разгрузочным штоком 13, диаметр которого равен диаметру штока. В корпусе за седлом соосно ему расположены идентичные седло 5 с отверстием 6, в котором установлены второй плоский шибер 8 с отверстием 9, вкладыш 10 и уплотнительный элемент 11, герметизирующий уплотнительные поверхности вкладыша и седла на всем диапазоне регулирования, представляющие собой вторую ступень регулирования. Второй плоский шибер с отверстием и вкладыш повернуты на 180° и установлены с возможностью перемещения навстречу первому плоскому шиберу. Второй плоский шибер со стороны разгрузочного штока соединен с идентичным разгрузочным штоком 13, а со стороны привода - с дополнительным штоком 14, диаметр которого также равен диаметру штока. Разгрузочные штоки и дополнительный шток установлены, как и шток, в Т-образных пазах обоих плоских шиберов. Привод выполнен с пазом 15 и представляет собой шпиндель 16, на котором имеются два резьбовых участка: с левой резьбой на верхнем 17 участке и правой - на нижнем 18, и оба резьбовых участка связаны с ответными резьбами 19, 20 соответственно, обеспечивающими одновременное перемещение обоих шиберов в противоположном направлении. Шток неподвижно соединен с ответной резьбой, связанной с правой резьбой на нижнем участке шпинделя, а дополнительный шток - с ответной резьбой, связанной с левой резьбой на верхнем участке шпинделя, причем шаг обеих резьб одинаковый. В корпусе за каждым седлом соосно проходному отверстию с образованием полости 21 расположен делитель потока, представляющий собой перфорированный цилиндр 22 с глухой перегородкой посередине, выполненной в виде круглых конусов 23, вершины которых расположены на оси цилиндра с обеих сторон. Отверстия 24 цилиндра с обеих сторон перегородки сообщаются через полость, при этом суммарная площадь отверстий с каждой из сторон цилиндра не менее площади проходного отверстия в седле. Изобретение позволяет равномерно распределить между двумя ступенями регулирования общий перепад давления, снизить уровень шума, повысить надежность и увеличить долговечность работы устройства регулирующего. 1 ил.
