ОТСЕЧНОЙ КРАН

Номер публикации патента: 2173808

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99104874/06		Получить полное описание патента

Реферат

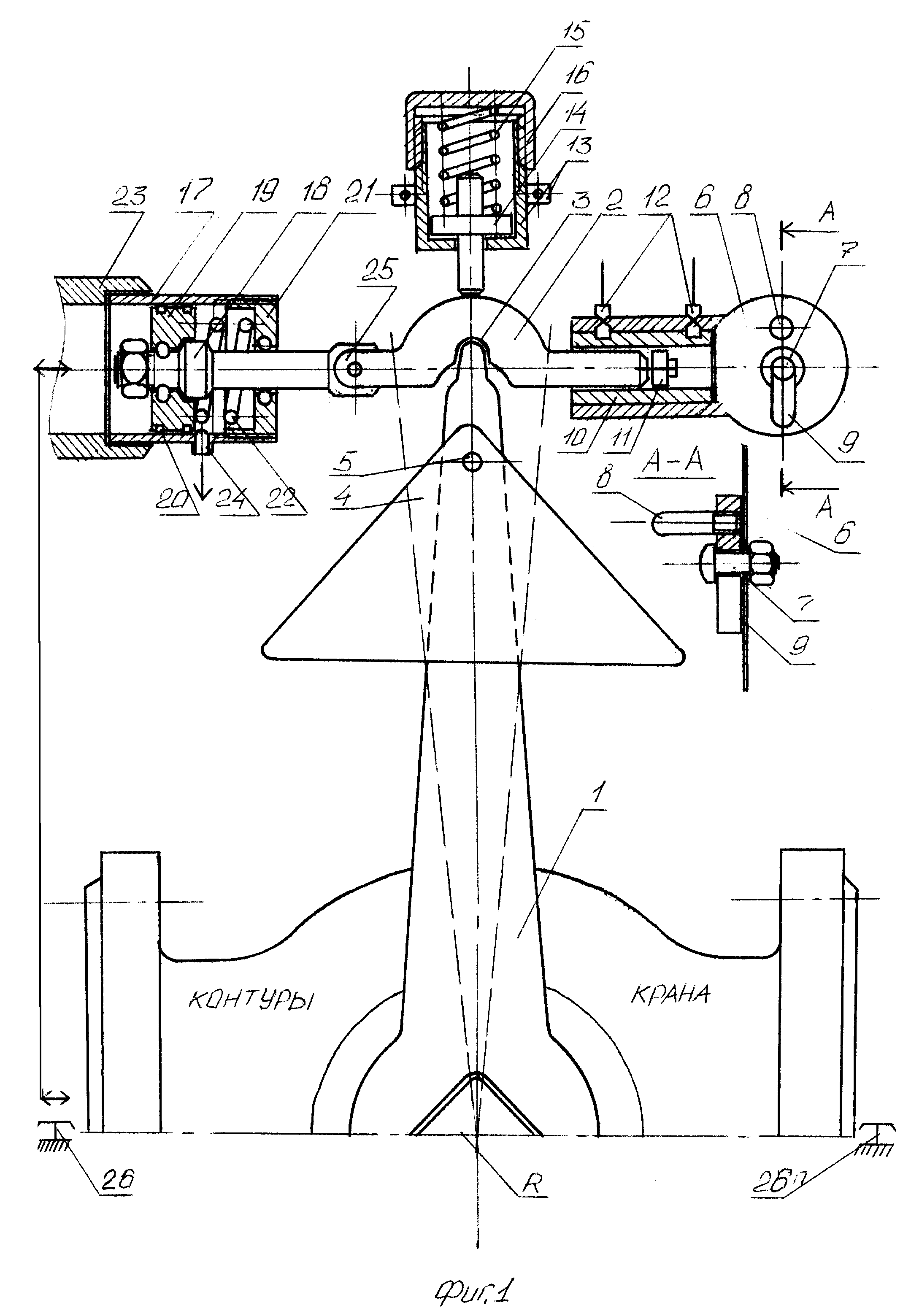

Кран предназначен для использования в трубопроводном транспорте и может найти применение в нефтегазодобывающей, химической и других отраслях промышленности, а также для целей газо-, водо-, теплоснабжения и в сельском хозяйстве. В кране приводной механизм размещен за пределами корпуса запорного механизма и включает рейку с углублением, профиль которого совпадает с профилем бокового рычага, в верхней части рычага шарнирно размещен груз, с одного конца рейка снабжена магнитом, размещенным в цилиндре из немагнитного материала, на наружной поверхности которого расположены два геркона, наружная оболочка цилиндра выполнена за одно целое с сектором в виде круга с ручкой, осью крепления и продольным пазом в его нижней половине, другой конец рейки шарнирно соединен с штоком гидроцилиндра, на другом конце штока установлен поршень, снабженный уплотнительными кольцами, поршень делит гидроцилиндр на две полости, первая из которых сообщена с внутритрубным пространством после крана, во второй расположена пружина между поршнем и крышкой гидроцилиндра, в центре крышки выполнено отверстие для штока с уплотнительными кольцами, причем во второй полости выполнено разгрузочное отверстие, которое сообщено через поплавковую камеру и дыхательную трубу с атмосферой, при этом в верхней части рейки напротив углубления установлен цилиндр-фиксатор, снабженный подпружиненным штоком и крышкой. Изобретение обеспечивает надежное перекрытие дефектного участка трубопровода. 2 ил.
