| КЛАПАН ЗАПОРНО - РЕГУЛИРУЮЩИЙ |  |
Номер публикации патента: 2172885 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K031/04 | | Аналоги изобретения: | SU 870834 A, 07.10.1981. DT 2044138 B2, 18.09.1975. DE 2109449 B2, 16.04.1981. CH 544902 A, 15.01.1974. ТЕЛЬНОВ K.A. и др. Автоматизация газоперекачивающих агрегатов с газотурбинным приводом. -Л.: Недра, 1983, с.36 - 41. ГУРЕВИЧ Д.Ф. и др.. Справочник конструктора трубопроводной арматуры. -Л.: Машиностроение, 1987, с 12 - 131. |
| Имя заявителя: | Новиков Михаил Иванович | | Изобретатели: | Новиков М.И.
Сурский А.И. | | Патентообладатели: | Новиков Михаил Иванович
Сурский Александр Иванович |
Реферат | |

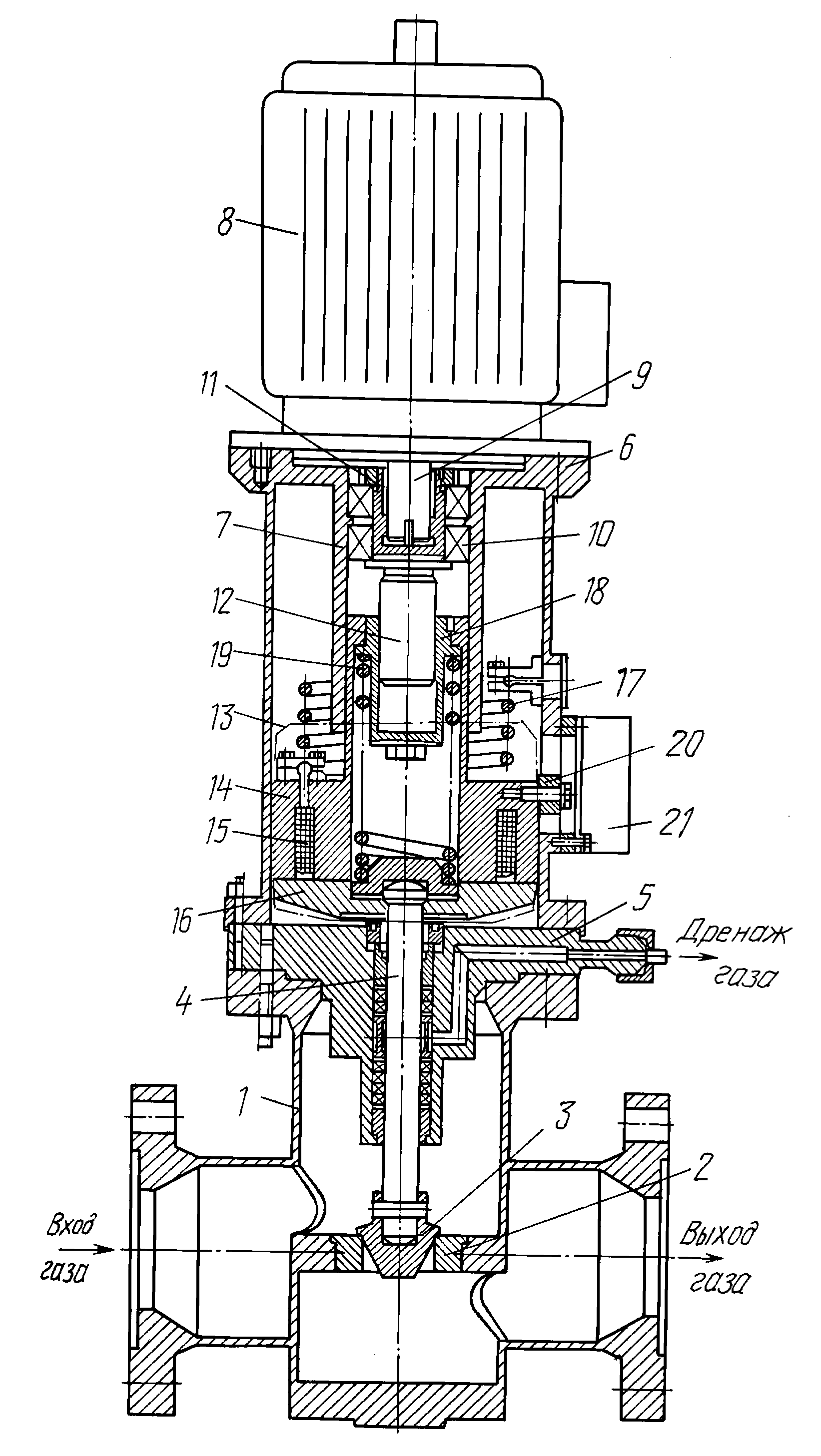

Клапан запорно-регулирующий предназначен для подачи газа в турбокомпрессоростроении, в частности для систем регулирования турбинных двигателей. Клапан запорно-регулирующий содержит корпус, запорный плунжер, электромагнит, силовую пружину, ходовой винт, ходовую гайку и электродвигатель. При этом силовая пружина, расположенная внутри корпуса электромагнита, одним торцом оперта на ходовую гайку, выполненную заодно с корпусом электромагнита или жестко с ним связанную. А другим торцом силовая пружина оперта на якорь электромагнита через шток запорного плунжера с возможностью перемещения их относительно друг друга и возможностью увеличения усилия силовой пружины на запорном плунжере после выключения электромагнита и закрытия клапана. Изобретение позволяет повысить надежность работы, точность и быстродействие клапана. 1 ил.
|
