| ШАРОВОЙ КРАН (ВАРИАНТЫ) |  |
Номер публикации патента: 2165555 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K005/06 F16K031/54 | | Аналоги изобретения: | БОРЩЕНКО Л.И. Слесарь по ремонту запорных кранов на магистральных газопроводах и газовых промыслах. - М.: Недра, 1983, с.160. Паспорт Па 2954041 ПС "Устройство, дистанционно управляемое, запорное. Краснодарское НПО "Промавтоматика", 1988. SU 1180628 A, 23.09.1985. SU 1789813 A, 23.01.1993. GB 1188560 A, 22.01.1970. GB 1184655 A, 18.05.1970. US 3729170 A, 24.04.1973. FR 1580524 A, 05.09.1969. FR 2417701 A, 14.09.1979. DE 2833924 A1, 21.02.1980. DE 4134046 A1, 22.04.1993. EP 0156574 A2, 02.10.1985. WO 92/10699 A1, 25.06.1992. |
| Имя заявителя: | Российский государственный университет нефти и газа им. И.М. Губкина | | Изобретатели: | Карелин И.Н.
Апостолов А.А.
Масленников С.Г. | | Патентообладатели: | Российский государственный университет нефти и газа им. И.М. Губкина |
Реферат | |

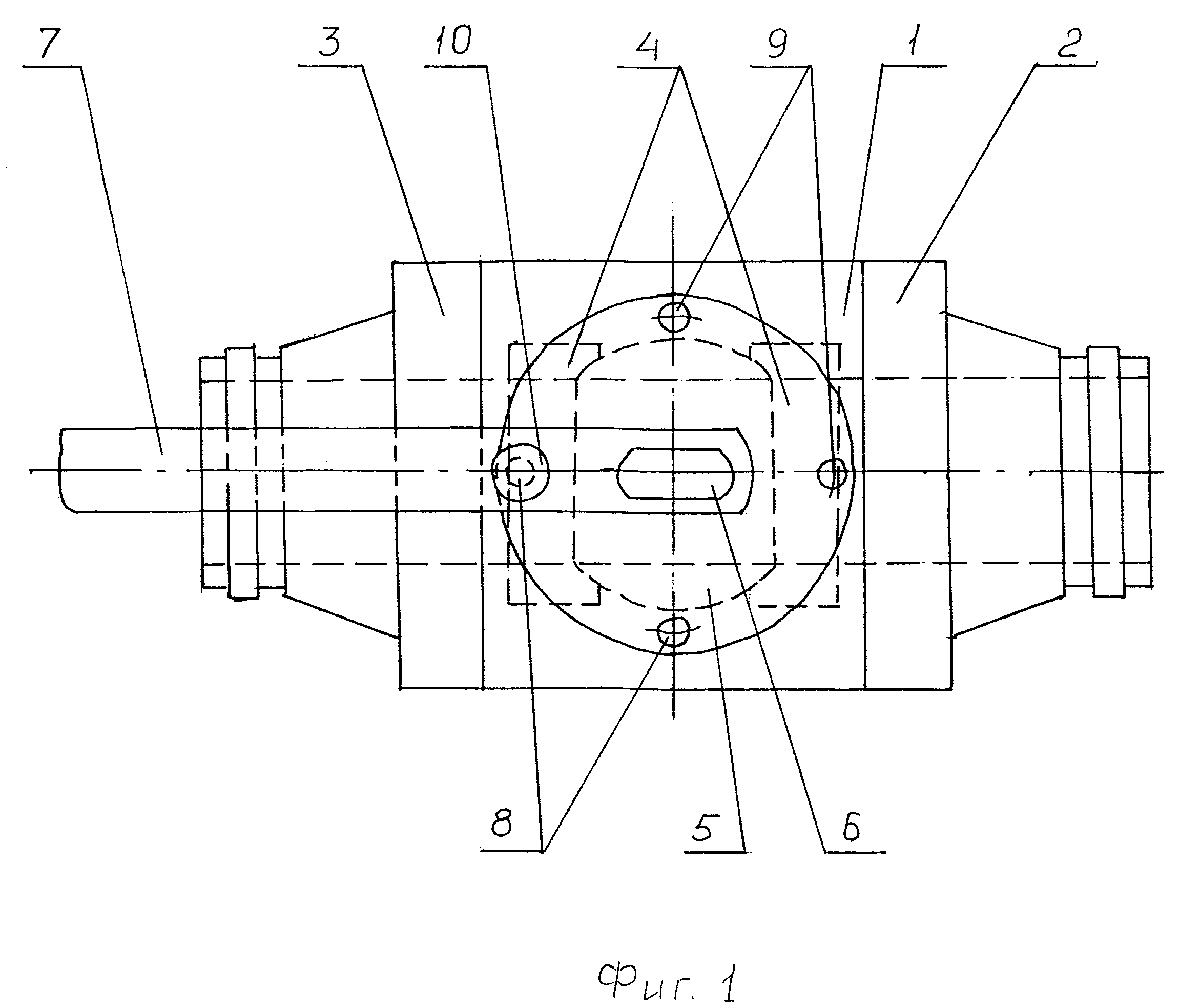

Изобретение относится к области арматуростроения и предназначено для перекрытия потоков рабочих сред в оборудовании газовой, нефтяной, химической, энергетической и угольной промышленности. Шаровой кран по первому варианту содержит корпус с соосными входным и выходным патрубками, седла с размещенной между ними шаровой поворотной пробкой, сопряженный с шаровой пробкой шпиндель, рукоятку и ограничитель поворота шаровой пробки в виде двух упоров, размещенных в пределах сектора 90°. Ограничитель поворота снабжен двумя дополнительными упорами и закрепленным на рукоятке фиксатором для зацепления с упорами. Дополнительные упоры размещены симметрично по диаметру с двумя основными упорами с обеспечением дискретной фиксации шаровой пробки через 90° в пределах ее полного оборота. Шаровой кран по второму варианту содержит корпус с соосными входным и выходным патрубками, седла с размещенной между ними шаровой поворотной пробкой, сопряженный с шаровой пробкой шпиндель и привод возвратно-вращательного движения шаровой пробки в пределах сектора 90° в виде рейки и установленного на шпинделе приводного зубчатого колеса. Привод возвратно-вращательного движения шаровой пробки снабжен промежуточным зубчатым колесом. Приводное зубчатое колесо установлено с возможностью взаимодействия с рейкой либо непосредственно с ней, либо через промежуточное зубчатое колесо. Изобретение позволяет увеличить число циклов герметичного перекрытия шарового затвора в условиях изнашивания при трении и абразивной эрозии. 2 с.з.п. ф-лы, 2 ил.
|
