US 4230301 A, 28.10.1980. SU 1225970 A, 23.04.1986. SU 1225971 A, 23.04.1986. DE 3737162 A1, 11.05.1989. GB 564795 A, 13.10.1944.
Имя заявителя:
Закрытое Акционерное Общество "Завод "Знамя труда" (RU)
Изобретатели:
Попов Николай Павлович (RU) Иванников Евгений Николаевич (RU)
Патентообладатели:
Закрытое Акционерное Общество "Завод "Знамя труда" (RU)
Реферат

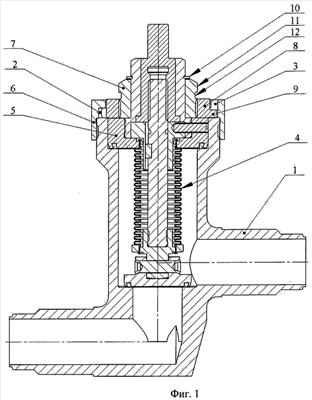

Изобретение относится к арматуростроению и направлено на упрощение проведения технического обслуживания, а именно снятие и замену сильфонной сборки (или сальниковой камеры), дистанционного ремонта клапанов, установленных как на наземных, так и на подземных трубопроводах глубиной до 3,0 м без снятия их с трубопровода и без установки колодца. В верхней части корпуса (1) выполнена проточка (2) с пазами (3), имеющая упоры (13), ограничивающие перемещение выступов (9) на определенный угол, а фланец (5) сильфонной сборки (или сальниковой камеры) (4) закреплен от осевого перемещения в корпусе (1) посредством вращающейся втулки (7). Вращающаяся втулка (7) имеет специальную поверхность (11), позволяющую обеспечить ее вращение, канавку (12), обеспечивающую фиксацию специального ключа, и резьбу. Посредством этой резьбы вращающаяся втулка (7) соединена с втулкой (8), имеющей выступы (9), которые могут вставляться в пазы (3). 1 з.п. ф-лы, 2 ил.
