Имя заявителя:
ТАППЕ Михаэль (DE), БЕРШ Андреас (DE)
Изобретатели:
ТАППЕ Михаэль (DE)
Патентообладатели:
ТАППЕ Михаэль (DE) БЕРШ Андреас (DE)
Приоритетные данные:
24.05.2007 DE 102007024624.4 24.05.2007 DE 102007024623.6 24.05.2007 DE 102007024625.2
Реферат

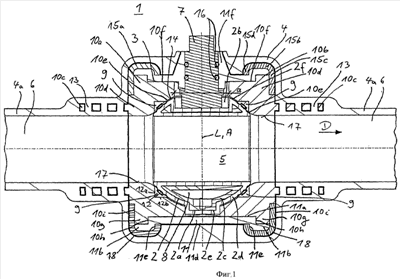

Изобретение относится к запорной трубопроводной арматуре и предназначено для использования в качестве шарового клапана на трубопроводах с агрессивными рабочими средами. Корпус клапана из синтетического материала содержит несущую конструкцию. Несущая конструкция содержит шар клапана со сквозным отверстием, расположенные друг против друга два опорных кольца и один соединяющий указанные опорные кольца соединительный элемент. Несущая конструкция полностью отделяет шар клапана от синтетического материала корпуса. Упомянутая несущая конструкция заключена в оболочку из синтетического материала упомянутого корпуса, образованную при отливке данного корпуса, и содержит фиксирующие опоры, выполненные в упомянутом соединительном элементе, имеющем цилиндрическую форму. Опорные кольца расположены на заранее определенном расстоянии друг от друга с образованием зазора между шаром клапана и опорными кольцами, которые зафиксированы в заданном положении. Места контактов опорных колец с цилиндрическим соединительным элементом заплавлены или склеены. Изобретение направлено на упрощение изготовления и на повышение герметичности шарового клапана в корпусе из синтетического материала. 18 з.п. ф-лы, 4 ил.
