US 6926249 В2, 09.08.2005. SU 1831622 A3, 30.07.1993. GB 867059 A, 03.05.1961. GB 111538 A, 03.12.1917. US 5033499 A1, 23.07.1991. US 3370612 A, 27.02.1968. US 4632146 A, 30.12.1986. WO 8300908 A1, 17.03.1983.
Имя заявителя:
ФИШЕР КОНТРОЛЗ ИНТЕРНЕШНЕЛ ЛЛС (US)
Изобретатели:
КОЭСТЕР Дэйвид Джон (US)
Патентообладатели:
ФИШЕР КОНТРОЛЗ ИНТЕРНЕШНЕЛ ЛЛС (US)
Приоритетные данные:
21.12.2004 US 11/018,468
Реферат

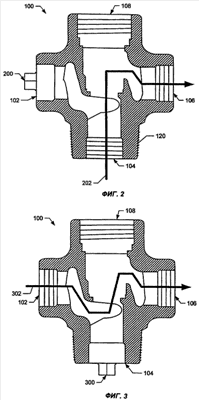

Изобретение относится к области арматуростроения, в частности к универсальным корпусам клапанов с конфигурацией, адаптируемой для применения в регулирующих клапанах различных типов. Универсальный корпус (100) клапана содержит функционально соединенные друг с другом первый, второй, третий и четвертый каналы (102; 106; 108; 104) для текучей среды, имеющие участки, снабженные внутренней резьбой. В канале, выбранном из указанных каналов, может быть помещен затвор (200, 300). Четвертый канал (104) расположен под углом к первому и второму каналам. Третий канал (108) выполнен с возможностью закрепления в нем узла крышки, соответствующего конкретному типу клапана для регулирования потока текучей среды. Тип клапана может быть шаровым клапаном, угловым клапаном или клапаном, устанавливаемым на емкость. Первый и второй каналы (102, 106) имеют общую ось с обеспечением, при установке затвора в четвертый канал, первой конфигурации, соответствующей конфигурации шарового клапана, в которой поток текучей среды течет по первой траектории (302) между указанными каналами (102, 106). Второй и четвертый каналы (106; 104), при установке затвора (200) в первый канал, обеспечивают вторую конфигурацию, соответствующую угловому клапану со второй, непрямолинейной траекторией (202) текучей среды. Поток текучей среды через корпус клапана регулируется изменением сечения канала для первой или второй траектории (302, 202) текучей среды. Изобретение направлено на расширение функциональных возможностей применения корпусов клапана. 5 з.п. ф-лы, 4 ил.
