DE 4330149 А1, 09.03.1995. RU 2201545 С2, 27.03.2003. GB 237873 А, 29.10.1925. DE 1679285 А1, 08.04.1971. DE 10230343 А1, 29.01.2004. АЛЕКСЕЕВ С.П. и др. Борьба с шумом и вибрацией в машиностроении. - М.: Машиностроение, 1970, с.161.
Имя заявителя:
ДАНФОСС А/С (DK)
Изобретатели:
МЕССМЕР Джеймс (DK) СЕРЕНСЕН Сёрен Хольм (DK)
Патентообладатели:
ДАНФОСС А/С (DK)
Приоритетные данные:
02.06.2007 DE 102007025823.4
Реферат

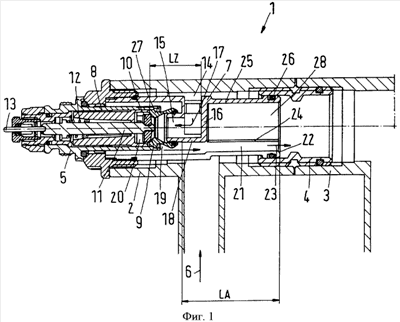

Группа изобретений относится к трубопроводной арматуре, в частности к встраиваемому клапану, и предназначена для уменьшения шума в секционных радиаторах. Встраиваемый клапан (5), в частности, для секционного радиатора (1) содержит корпус (7), (8), седло (9) клапана, размещенное внутри корпуса (7, 8), затвор (10), взаимодействующий с седлом (9). По меньшей мере, один входной канал (15) расположен с противоположной затвору (10) стороны седла (9) и соединен с входным отверстием (14) корпуса (7, 8). Выходная камера (19, 20) расположена с обращенной к затвору (10) стороны седла (9). По меньшей мере, один выходной канал (21) соединяет выходную камеру (19, 20) с выходным отверстием (22). Выходной канал (21) имеет длину LA, по меньшей мере в 8,5 раз превышающую его диаметр. Длина LA выходного канала (21) составляет по меньшей мере 40 мм. Выходная камера (19) окружает корпус (18) входного канала, в котором находится входной канал (15), на части длины входного канала (15). Корпус (7, 8) имеет трубчатое продолжение (25), окружающее полость (28). Корпус (24) канала находится в полости (28). Имеется секционный радиатор с упомянутым выше встраиваемым клапаном. Группа изобретений направлена на обеспечение возможности малошумной эксплуатации клапана такого рода. 2 н. и 10 з.п. ф-лы, 5 ил.
