FR 2533656 A1, 30.03.1984. RU 2268429 C2, 20.01.2006. DE 4330149 A1, 09.03.1995. DE 10349925 A1, 02.06.2005. DE 1139707 В, 15.11.1962. ЕР 1217270 А2, 26.06.2002. ЕР 1193432 А2, 03.04.2002. ЕР 1205698 А2, 15.05.2002.
Имя заявителя:
ДАНФОСС А/С (DK)
Изобретатели:
СЕРЕНСЕН Серен Хольм (DK)
Патентообладатели:
ДАНФОСС А/С (DK)
Приоритетные данные:
24.02.2006 DE 102006008678.3
Реферат

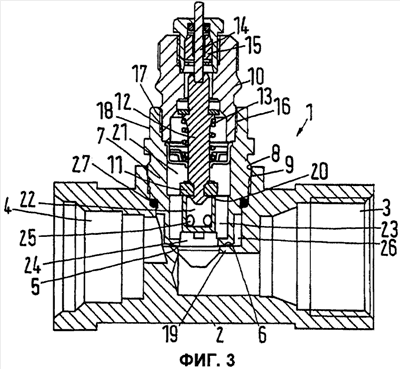

Группа изобретений относится к запорной арматуре и предназначена для использования в качестве клапана, например радиаторного клапана, в системах отопления. Первый объект изобретения - клапан (1). Он содержит корпус (2) клапана, имеющий первый канал (3), второй канал (4) и проточную часть с седлом (5) клапана. Запирающий элемент (11) выполнен с возможностью возвратно-поступательного перемещения к седлу (5) и от него и расположен в корпусе (10) привода. Корпус (10) установлен на корпусе (2) клапана. Первый канал (3) сообщается с седлом (5) клапана с той стороны седла, которая обращена от запирающего элемента. В корпусе (2) клапана помещена перекрывающая проточную часть вставка (7). Вставка (7) содержит дополнительное седло (20) клапана. Дополнительное седло (20) с той своей стороны, которая обращена к запирающему элементу (11), сообщается с первой камерой (21). Первая камера (21) соединена с первым каналом (3) через седло (5). Со стороны, обращенной от запирающего элемента (11), дополнительное седло (20) сообщается со второй камерой (22). Вторая камера (22) соединена со вторым каналом (4). Второй объект изобретения - вставка (7) для клапана. Группа изобретений направлена на упрощение монтажа клапана. 2 н. и 14 з.п. ф-лы, 4 ил.
