КРАН С ПОВОРОТНОЙ ПРОБКОЙ И СПОСОБ ЕГО ИЗГОТОВЛЕНИЯ (ВАРИАНТЫ)

Номер публикации патента: 2161746

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99102855/06		Получить полное описание патента

Реферат

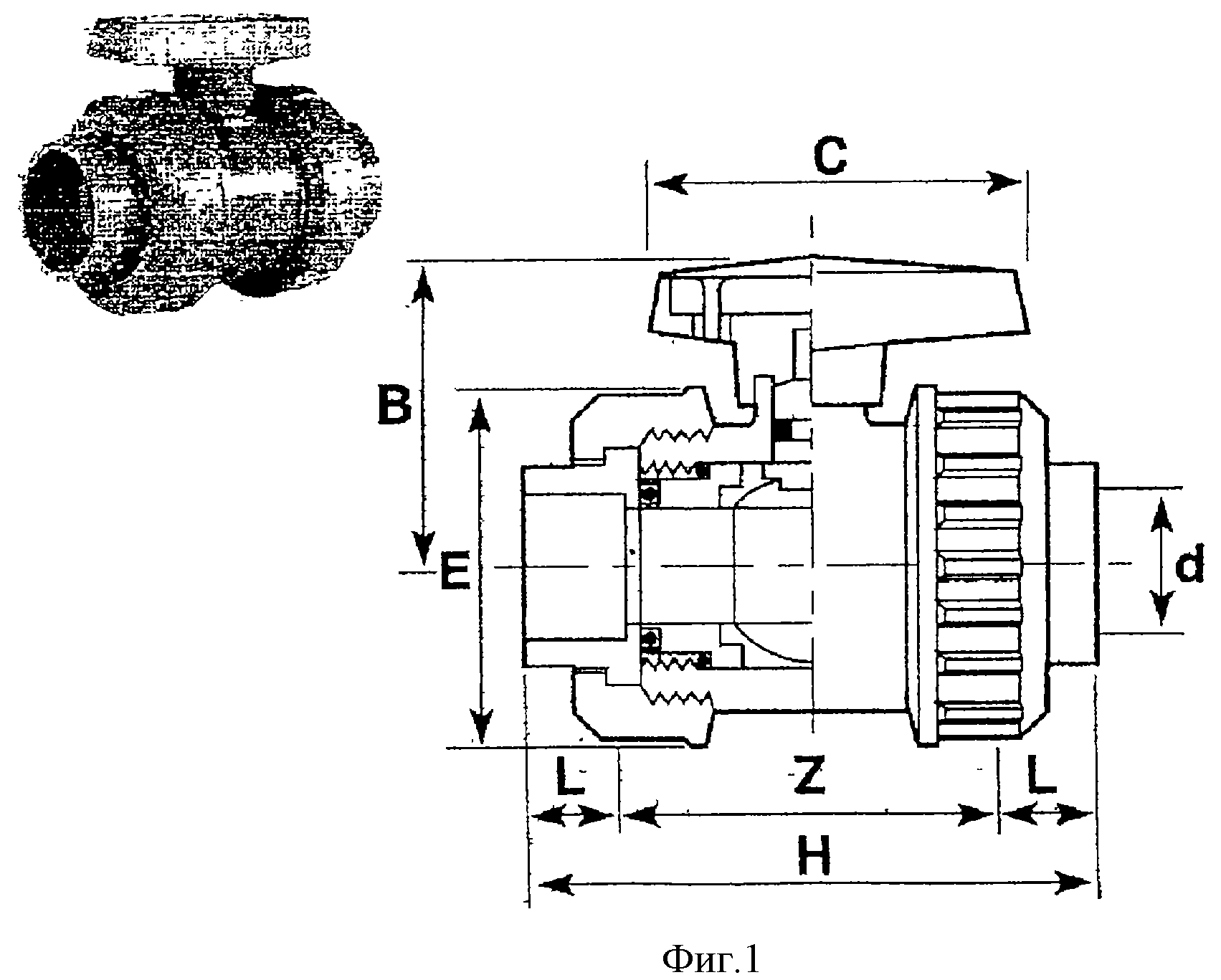

Предлагаемые изобретения относятся к конструкциям и технологии изготовления запирающей арматуры для трубопроводов. В первом варианте предлагается кран с поворотной пробкой, содержащий корпус, запорный элемент, седло, шток и уплотнительное устройство штока, в котором запорный элемент выполнен за одно целое со штоком и с уплотнительным устройством штока, причем уплотнительное устройство штока выполнено в виде усеченного конуса, направленного большим основанием вниз, внутри которого соосно ему размещен шток, при этом нижняя часть усеченного конуса сопряжена с верхней частью рабочей наружной поверхности вращения запорного элемента, кроме того, запорный элемент, шток и уплотнительное устройство штока выполнены из одного и того же первого пластического материала, а корпус выполнен за одно целое с седлом из одного и того же второго пластического материала, при этом коэффициент температурного расширения второго пластического материала корпуса с седлом больше коэффициента температурного расширения первого пластического материала запорного элемента со штоком и уплотнительным устройством штока. Во втором варианте предлагается кран с поворотной пробкой, содержащий запорный элемент, выполненный за одно целое со штоком из одного и того же первого пластического материала в форме перевернутого усеченного конуса, причем на наружной поверхности штока в его части, взаимодействующей со стенкой отверстия в корпусе, выполнены либо кольцевое углубление, либо кольцевой выступ уплотнительного устройства штока, корпус выполнен за одно целое с седлом из одного и того же второго пластического материала, причем в стенке отверстия корпуса, взаимодействующей со штоком, выполнены соответственно либо ответный кольцевой выступ, либо ответное кольцевое углубление уплотнительного устройства штока, при этом коэффициент температурного расширения второго пластического материала корпуса с седлом больше коэффициента температурного расширения первого пластического материала запорного элемента со штоком. Предложены также два варианта способа изготовления крана, первый из них заключается в том, что сначала в первой матрице изготовляют запорный элемент, шток и уплотнительное устройство штока в виде единой закладной детали, для чего сначала заливают в эту матрицу первый пластический материал, например фторопласт 40, при 350oC, а затем охлаждают матрицу с формируемой закладной деталью, после этого одновременно с изготовлением корпуса и седла производят сборку крана, для чего предварительно отформованную единую закладную деталь "запорный элемент+шток+уплотнительное устройство штока" помещают во вторую матрицу и заливают ее вторым пластическим материалом, например полипропиленом "Бален", при 200 - 220oC. Во втором варианте способа уплотнительное устройство штока производят либо одновременно с изготовлением единой закладной детали "запорный элемент+шток" в виде кольцевого выступа на штоке, либо одновременно с изготовлением корпуса с седлом в виде кольцевого выступа на стенке отверстия корпуса для штока. Задачей, на решение которой направлено данное изобретение, является повышение эффективности производства крана с поворотной пробкой путем существенного сокращения количества деталей крана, подлежащих сборке, и снижение себестоимости его изготовления. 4 с. и 4 з.п.ф-лы, 9 ил.
