Гидротехнические сооружения. Учебное пособие для вузов. / Под ред. Н.П.Розанова. - М.: Стройиздат, 1978, с.389-392. SU 1727114 A1, 15.04.1992. RU 2242661 C2, 20.12.2004. DE 4238331 А, 19.05.1994.
Имя заявителя:
Вайкум Владимир Андреевич (RU)
Изобретатели:
Вайкум Владимир Андреевич (RU)
Патентообладатели:
Вайкум Владимир Андреевич (RU)
Реферат

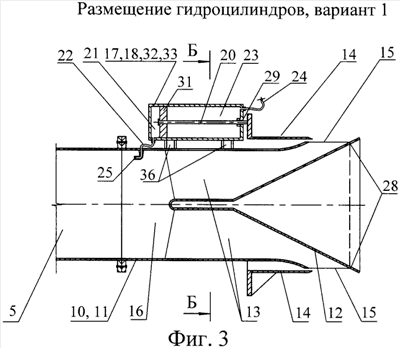

Изобретение относится к регулирующим устройствам на водовыпусках при плотинах водохранилищ. Регулятор расхода содержит установленный в выходном отверстии напорного трубопровода (5) конусный затвор (10) и следящий автоматический гидропривод (17) затвора, обеспечивающий регулирование степени открытия сбросного отверстия (15) затвора. Напорный трубопровод проложен внутри галереи водовыпуска в теле плотины. Гидропривод состоит из группы гидроцилиндров (18) и вертикальной пьезометрической камеры, заполненной рабочей жидкостью (гидравлическим маслом). У гидроцилиндров штоки (20) прикреплены к подвижному цилиндрическому патрубку (14) конусного затвора, рабочие камеры (21), обеспечивающие уменьшение степени открытия сбросного отверстия (15), посредством трубок (22), подключенных к трубкам Пито (25), сообщены с проточной полостью (16) затвора, а рабочие камеры (23), обеспечивающие увеличение степени открытия сбросного отверстия (15), - с пьезометрической камерой. Емкость пьезометрической камеры в пределах рассчитанного диапазона колебания уровней рабочей жидкости в ней и размеры ее поперечного сечения в пределах этого диапазона на разных уровнях обеспечивают регулирование степени открытия сбросного отверстия затвора. Изобретение обеспечивает автоматическое регулирование расхода простым и надежным приводом. 11 з.п. ф-лы, 10 ил., 1 табл.
