| САМОЗАКРЫВАЮЩИЙСЯ КЛАПАН ВОДОПРОВОДНОГО КРАНА (ВАРИАНТЫ) И УЗЕЛ ТАЙМЕРА ДЛЯ ЗАКРЫТИЯ КЛАПАНА ВОДОПРОВОДНОГО КРАНА |  |
Номер публикации патента: 2173807 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16K021/04 | | Аналоги изобретения: | US 2098815 A, 09.11.1937. SU 337606 A, 05.05.1972. US 3063297 A, 13.11.1962. DE 2930204 A1, 21.02.1980. EP 0424782 A1, 16.10.1990. |
| Имя заявителя: | МАСКО КОРПОРЕЙШН (US) | | Изобретатели: | НЕЛЬСОН Альфред С. (US)
БРИМ Стэнли Дж. (US)
ЛАМБ Гунтер Х. (US) | | Патентообладатели: | МАСКО КОРПОРЕЙШН (US) | | Номер конвенционной заявки: | 08/721,288 | | Страна приоритета: | US | | Патентный поверенный: | Томская Елена Владимировна |
Реферат | |

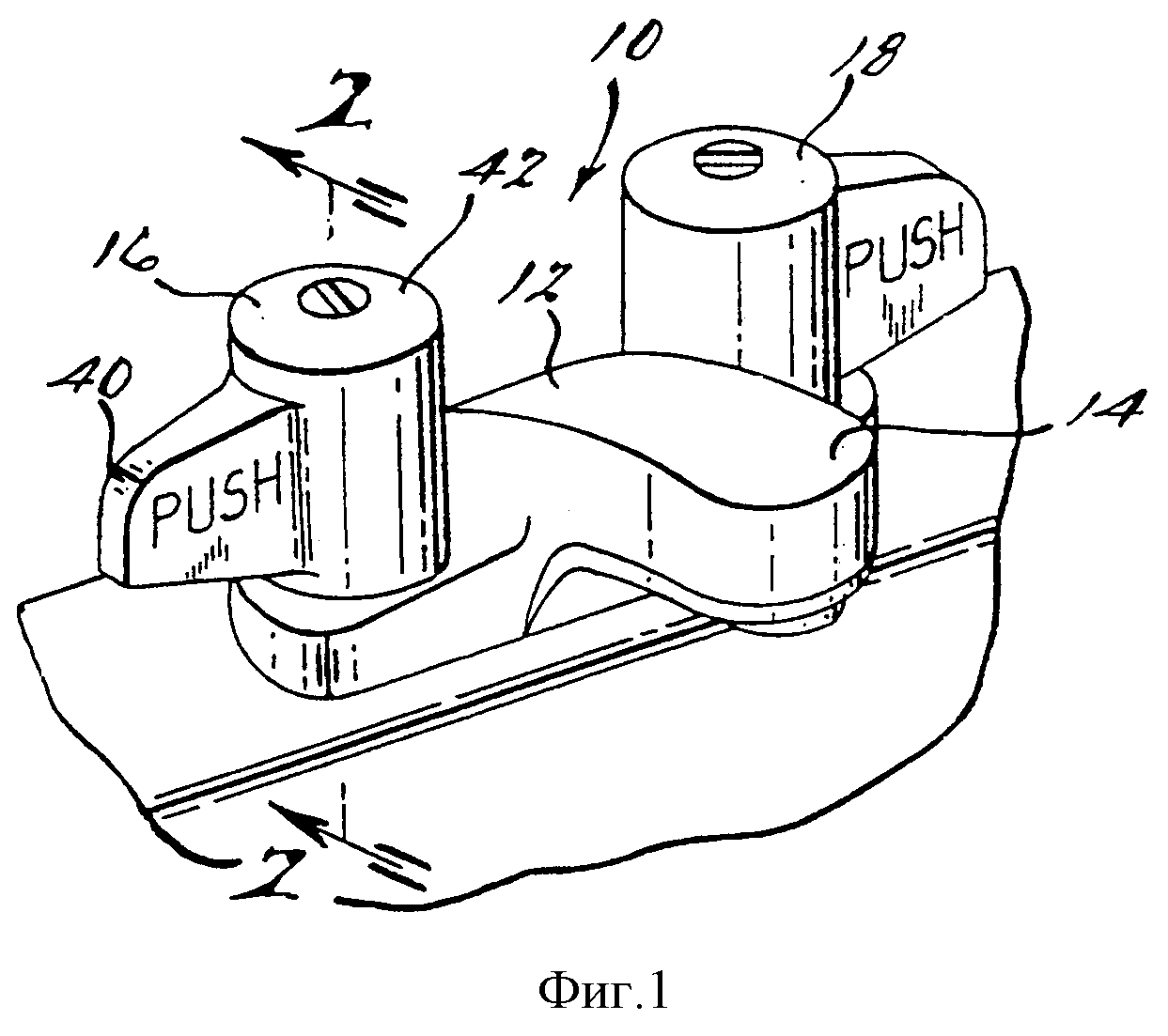

Изобретение предназначено для автоматического перекрытия потока воды из крана. Самозакрывающийся клапан водопроводного крана содержит корпус, снабженный отверстием. При этом корпус имеет входное и выходное отверстия для прохода среды. Вал установлен с возможностью поворота между открытым и закрытым положениями и с возможностью взаимодействия с запорным элементом. Пружина установлена внутри корпуса. Клапан снабжен храповым механизмом. Спусковой механизм расположен внутри корпуса и имеет первую шестерню. Первая шестерня входит в зацепление с зубчатым колесом в корпусе. Имеется еще, по меньшей мере, одна шестерня, входящая в зацепление с первой шестерней, и механизм сцепления для регулирования поворота шестерен под действием силы смещения пружины. Узел фрикционной муфты расположен внутри корпуса для взаимодействия между валом и корпусом. При этом фрикционная муфта выполнена с возможностью обеспечения сцепления, превышающего крутящий момент закрытия, создаваемого пружиной для обеспечения вхождения спускового механизма в зацепление с валом и торможения движения запорного элемента для закрытия, при смещении посредством пружины запорного элемента и вала по направлению к закрытому положению и скольжении спускового механизма либо относительно корпуса, либо относительно вала под действием дополнительного крутящего момента закрытия, передаваемого при ручном действии оператора. Для закрытия клапана водопроводного крана предусмотрен узел таймера. Изобретение позволяет легко управлять краном, обеспечить автоматическое закрытие воды и дополнительную возможность закрытия вручную. 3 с. и 12 з.п.ф-лы, 7 ил.
|
