RU 2276301 С2, 10.05.2006. SU 599131 А1, 25.03.1978. RU 2285181 С2, 10.10.2006. GB 1490661 А, 02.11.1977. US 4408627 А, 11.10.1983. DE 2725720 А1, 22.12.1977. JP 52084521 А, 19.07.1977. JP H04136369 U, 17.12.1992.
Имя заявителя:
Панчеха Юрий Степанович (RU), Андреев Александр Павлович (RU), Андреева Вера Михайловна (RU), Линник Галина Михайловна (RU), Ковалина Валентина Ильинична (RU)
Изобретатели:
Панчеха Юрий Степанович (RU) Андреев Александр Павлович (RU) Андреева Вера Михайловна (RU) Линник Галина Михайловна (RU) Ковалина Валентина Ильинична (RU)
Патентообладатели:
Панчеха Юрий Степанович (RU) Андреев Александр Павлович (RU) Андреева Вера Михайловна (RU) Линник Галина Михайловна (RU) Ковалина Валентина Ильинична (RU)
Реферат

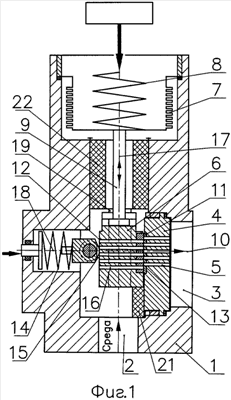

Группа изобретений относится к трубопроводной арматуре, преимущественно предохранительной, и предназначена для использования на ТЭС, ГРЭС, ТЭЦ, АЭС в системах безопасности трубопроводов пара, конденсата, воды, газа. Клапан импульсно-предохранительный шиберный прямого действия содержит корпус с входным и выходным отверстием, имеющим седло с проходным отверстием и уплотнительной поверхностью для взаимодействия с запирающим элементом с уплотнительной поверхностью, установленным с возможностью закрытия проходного отверстия в случае падения давления рабочей среды и связанным посредством штока с основными чувствительным элементом и прижимным устройством. Запирающий элемент выполнен в виде шибера с возможностью перемещения перпендикулярно оси и параллельно уплотнительной поверхности седла. Расположенная противоположно и параллельно уплотнительной поверхности шибера поверхность связана с несколькими телами качения с возможностью передачи усилия в направлении шибера от дополнительного прижимного устройства, которое расположено параллельно или соосно оси проходного отверстия седла. Проходное отверстие седла выполнено в виде одного или нескольких параллельно расположенных щелевых отверстий. Шибер выполнен с одним или несколькими щелевыми отверстиями. Меньшие стороны всех щелевых отверстий расположены параллельно, а большие - перпендикулярно оси штока и основного прижимного элемента. Соединения штока с шибером и шибера с направляющими корпуса выполнены с зазорами с возможностью установки уплотнительной поверхности шибера по уплотнительной поверхности седла для обеспечения герметичности. Корпус снабжен упорами нижнего и верхнего положения шибера. Уплотнительная поверхность шибера и седла выполнены из керамики или металлокерамики. Имеется конструктивный вариант выполнения клапана импульсно-предохранительного шиберного прямого действия. Группа изобретений направлена на расширение функциональных возможностей клапанов за счет улучшения работоспособности и герметичности затвора в условии загрязнений рабочей среды, и на повышение долговечности клапана, его быстродействия и чувствительности. 2 н. и 6 з.п. ф-лы, 11 ил.
