SU 855309 A, 25.08.1981. SU 752091 A, 30.07.1980. SU 651165 A, 05.03.1979. RU 2289746 C1, 20.12.2006. US 3892253 A, 01.07.1975. US 4003395 A, 18.01.1977.
Имя заявителя:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" - Госкорпорация "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Гаин Илья Павлович (RU) Гаин Павел Васильевич (RU) Журавлев Святослав Матвеевич (RU) Пивень Валерий Пантелеевич (RU) Пиманихин Сергей Александрович (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" - Госкорпорация "Росатом" (RU) Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

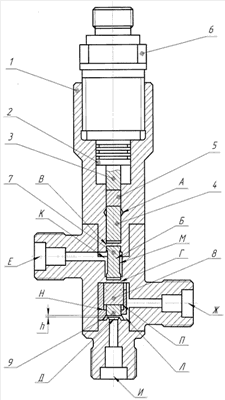

Устройство относится к арматуростроению и предназначено для коммутации трубопроводных магистралей с газовой и (или) гидравлической средой. Клапан содержит корпус. В корпусе выполнены входной и выходной каналы и размещены толкатель и затвор. Толкатель взаимодействует с приводом. Затвор выполнен в виде штока с коммутирующим механизмом и фиксирующим элементом из пластичного материала. Шток выполнен составным. Фиксирующий элемент установлен между частями штока. На поверхности канала перемещения штока между фиксирующим элементом и коммутирующим механизмом выполнена коническая расточка. В корпусе выполнен дополнительный выходной канал. Последний снабжен седлом и сообщен с входным каналом. Коммутирующий механизм выполнен в виде двух вкладышей и пробки. Вкладыши и пробка установлены соосно с возможностью перемещения при воздействии штока. В канале перемещения коммутирующего механизма выполнены две разрушаемые перегородки. Перегородки изолируют выходной канал с одной стороны от привода, с другой - от входного и дополнительного выходного каналов. Пробка размещена с зазором относительно седла. В области размещения пробки и прилегающего к ней вкладыша выполнен уступ. В области размещения вкладыша, установленного со стороны штока, выполнены местное увеличение диаметра и проточка на поверхности средней части самого вкладыша. Изобретение направлено на уменьшение габаритов и массы клапана и снижение энергопотребления системы. 1 ил.
