RU 2027095 С1, 20.01.1995. SU 1630522 А1, 15.03.1994. SU 377743 А, 27.06.1973. SU 1335947 А1, 07.09.1987. SU 528415 А, 07.09.1976. US 4165951 А, 28.08.1979. CN 201016415 Y, 06.02.2008.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный морской технический университет" (RU)
Изобретатели:
Красильников Антон Валентинович (RU) Красильников Роман Валентинович (RU) Ефимов Олег Иванович (RU) Валетов Вячеслав Алексеевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Санкт-Петербургский государственный морской технический университет" (RU)
Реферат

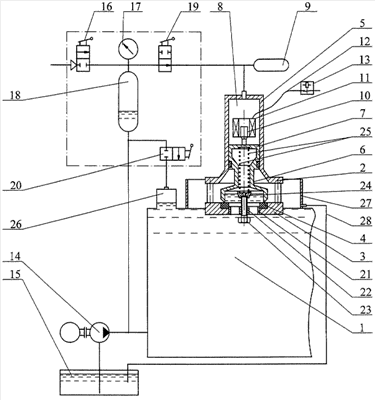

Изобретение относится к системам гидропневмоавтоматики и предназначено для поддержания постоянного давления в резервуарах-имитаторах внешней среды при испытаниях двигателей внутреннего сгорания, турбин, устройств импульсного действия в условиях переменного воздушного или гидростатического противодавления. Система поддержания постоянного давления в резервуаре включает предохранительный клапан, насосный агрегат для наполнения резервуара рабочей средой, устройство пневматической уставки стационарного давления в резервуаре. Предохранительный клапан состоит из цилиндрического корпуса. Корпус установлен на горловине резервуара. Внутри корпуса размещен выпускной клапан с хвостовиком. Выпускной клапан нагружен поджимающим устройством. Устройство пневматической уставки давления подключено посредством манипуляторов к резервуару и к надпоршневой полости. Полость образована корпусом предохранительного клапана и хвостовиком выпускного клапана. Хвостовик выполнен в виде поршня и герметизирует эту полость. Система снабжена устройством, разгружающим выпускной клапан от его веса. Предохранительный и выпускной клапаны частично размещены в камере. Последняя установлена на резервуаре. Изобретение направлено на расширение диапазона величин установочного давления в резервуаре с исключением необходимости дополнительной регулировки работы выпускного клапана и повышение качества поддержания постоянства давления. 4 з.п. ф-лы, 1 ил.
