SU 855309 А, 25.08.1981. SU 1740845 A1, 15.06.1992. SU 468055 A, 10.04.1975. SU 1492138 A1, 07.07.1989. SU 475484 A, 16.09.1975. RU 2362078 C2, 20.07.2009. US 3202162 А, 24.08.1965. CN 85200083 U, 06.08.1986.
Имя заявителя:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" - Госкорпорация "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Гаин Илья Павлович (RU) Гаин Павел Васильевич (RU) Пивень Валерий Пантелеевич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" - Госкорпорация "Росатом" (RU) Федеральное государственное унитарное предприятие "Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

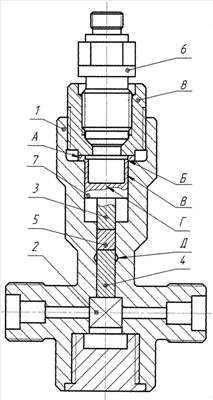

Изобретение относится к арматуростроению и предназначено для коммутации трубопроводных магистралей с газовой или гидравлической средой. Клапан для коммутации магистралей содержит корпус с входным и выходным каналами, толкатель, затвор в виде штока с коммутирующим механизмом и фиксирующим элементом из пластичного материала. Шток выполнен составным. Фиксирующий элемент установлен между частями штока. На поверхности канала перемещения штока в пределах его длины между фиксирующим элементом и коммутирующим механизмом выполнена коническая расточка. Толкатель выполнен в виде стакана с утолщенным дном и фланцем на открытом торце. Последний обращен в сторону привода. Дно стакана соединено со штоком. Фланец зажат по контуру элементами корпуса с обеспечением изоляции свободной полости над толкателем от канала перемещения толкателя. Толщина стенки и глубина стакана выбраны из условия деформации стенки с ее поджатием к внутренней поверхности канала перемещения толкателя под действием давления. В области фланца у стакана выполнено утонение. Изобретение направлено на повышении уровня надежности срабатывания устройства. 1 ил.
