RU 2179679 С2, 20.02.2002. SU 375433 A1, 23.03.1973. RU 74435 U1, 27.06.2008. US 2806484 A, 17.09.1957. FR 20076856 A5, 15.10.1971. WO 85/04937 A1, 07.11.1985.
Имя заявителя:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Карпенко Сергей Иванович (RU) Афанасьев Владимир Александрович (RU) Пашарин Владимир Игоревич (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом" (RU) Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

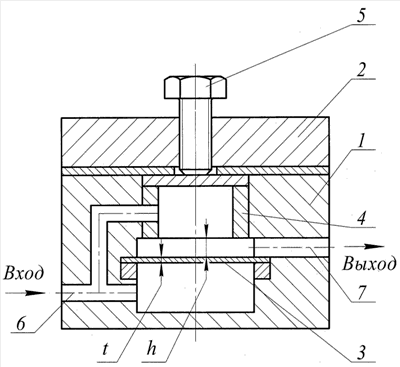

Изобретение относится в области машиностроения, в частности к пневмоавтоматике, и предназначено для перекрытия потока газа в выходной канал при импульсной подаче давления во входной канал. Запорный клапан содержит корпус с проточной частью, входным и выходными каналами, седло и запорный орган, расположенный с возможностью воздействия импульсом давления. Запорный орган выполнен в виде калиброванной мембраны. Седло выполнено цилиндрической формы. Не менее одного из выходных каналов непосредственно сообщено с входным каналом и надмембранным пространством. Выходные каналы выполнены между мембраной и седлом. Расстояние между седлом и мембраной и ее толщиной выбрано в следующем соотношении: h(20÷30)t, где h - расстояние между калиброванной мембраной и седлом; t - толщина калиброванной мембраны. Изобретение направлено на увеличение быстродействия клапана, повышение эксплуатационных характеристик, сохранение стабильности характеристик клапана в режиме ожидания срабатывания, повышение работоспособности при перегрузках и вибрациях. 1 ил.
