RU 2342583 C1, 27.12.2008. SU 1618975 A1, 07.01.1991. SU 324060 A1, 23.12.1971. US 3113172 A, 03.12.1963. DE 2523845 B1, 16.06.1976. EP 1650498 A1, 26.04.2006.
Имя заявителя:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ТЕХНОМАШ" (RU)
Изобретатели:
Батов Леонид Павлович (RU) Бегма Михаил Васильевич (RU) Воробьева Татьяна Михайловна (RU)
Патентообладатели:
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "ТЕХНОМАШ" (RU)
Реферат

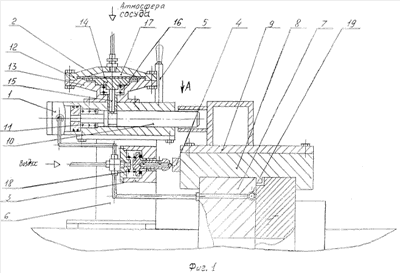

Изобретение относится к предохранительно - запорным средствам и предназначено для использования на объектах, представляющих емкость с загрузочным люком для хранения и транспортировки опасных газовых сред, а также технологические емкости для проведения в них технологических процессов при изготовлении изделий. Предохранительное запорное устройство содержит корпус с установленным в нем подпружиненным штоком для запирания затвора люка емкости и диафрагменный механизм в виде образующих замкнутый объем двух тарелей с закрепленной между ними эластичной диафрагмой. Диафрагма разделяет замкнутый объем на две полости. На диафрагме закреплен стопор для фиксации штока при запирании люка емкости. Одна из полостей диафрагменного механизма имеет возможность соединения с внутренним объемом емкости, а другая - с атмосферой. Устройство снабжено оснащенным следящим элементом, обратным клапаном и пневмоцилиндром с поршнем. Шток закреплен на поршне пневмоцилиндра. Обратный клапан соединен с полостью пневмоцилиндра и имеет возможность соединения с системой подачи воздуха и с надувным уплотнением. Последнее предназначено для герметизации стыка затвора с емкостью. Следящий элемент обратного клапана имеет возможность взаимодействия с копиром. Копир закреплен на затворе люка. Изобретение направлено на повышение надежности работы устройства. 2 ил.
