Открытое акционерное общество "НПО "Промавтоматика" (RU)
Изобретатели:
Коблев Александр Нухович (RU)
Патентообладатели:
Открытое акционерное общество "НПО "Промавтоматика" (RU)
Реферат

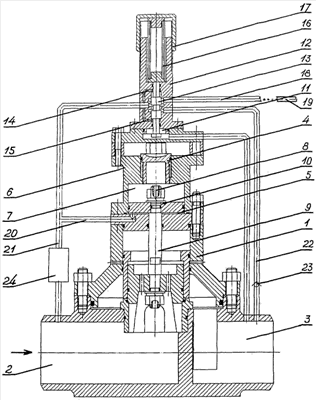

Изобретение относится к трубопроводной арматуре и предназначено для использования на скважинных газоконденсатных месторождениях для автоматического перекрытия трубопровода высокого давления при аварийном положении давления в нем. Запорно-регулирующее устройство содержит установленный в газовом шлейфе запорный механизм 1 с входным 2 и выходным 3 каналами и рабочей полостью управления 5. Пилотный клапан 12 выполнен в виде подпружиненного распределителя, связанного каналом 18 с источником управляющей среды 19, а каналом 20 - с полостью управления запорного механизма. Устройство снабжено третьим 21 и четвертым 22 каналами с установленным в последнем обратным клапаном 23. Канал 21 сообщает рабочую полость управления с входным каналом запорного механизма. Канал 22 сообщает пилотный клапан 12 с выходным каналом 3 запорного механизма. Пилотный клапан 12 в одном положении сообщает между собой канал 18 и канал 20, а в другом - канал 20 и канал 22. Запорный механизм выполнен запорно-регулирующим с регулируемым упором 4. Рабочая полость управления 5 представляет собой подпоршневую полость поршневого привода 6. В надпоршневой полости расположен регулируемый упор 4. Эта полость соединена с входным каналом 2 через сквозной осевой канал 8 в штоке 9 поршня 10. Подпружиненный распределитель выполнен двухпозиционным и установлен над поршневым приводом 6 с образованием полости 11, соединенной с выходным каналом 3. В канале 21 перед входным каналом 2 установлен блок дозирования ингибитора 24, предназначенный для автоматического поддержания заданного расхода ингибитора, подаваемого в шлейф газовой скважины с целью предупреждения гидратообразования. Изобретение направлено на осуществление регулирования расхода газа газовой скважины и на автоматическое поддержание заданного расхода ингибитора. 1 ил.
